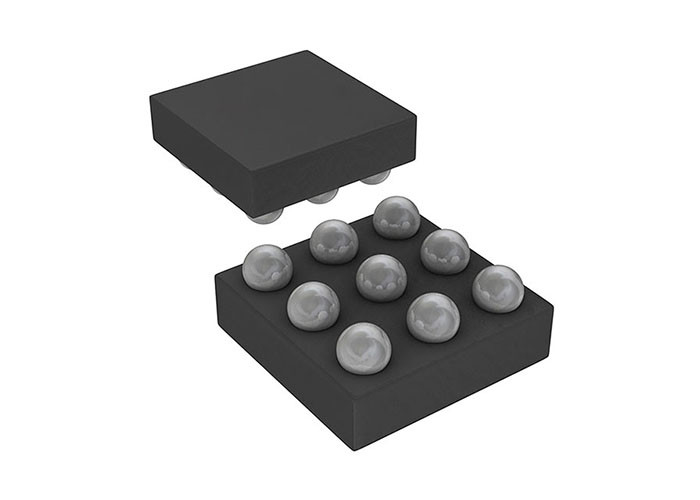

MAX17260SEWL Entegre Devre Çipi Pil Yönetim Sistemi IC Lityum İyon 9-WLP
Genel Tanım
MAX17260SEWL entegresi, Maxim ModelGauge™ m5 algoritmasını uygulayan ultra düşük güçlü bir yakıt göstergesi IC'sidir. IC, tek hücreli bir pil paketini izler ve hem yüksek hem de düşük taraflı akım algılamayı destekler.
IC, akım, voltaj ve sıcaklığın hassas ölçümlerini sağlar. Pil paketinin sıcaklığı, dahili bir sıcaklık sensörü veya harici bir termistör kullanılarak ölçülür. 2 telli bir I2C arayüzü, verilere ve kontrol kayıtlarına erişim sağlar. IC, minik kurşunsuz 0,4 mm aralıklı, 1,5 mm x 1,5 mm, 9 pimli WLP paketi ve 3 mm x 3 mm, 14 pimli TDFN paketinde mevcuttur.
Avantajlar ve Özellikler
ModelGauge m5 EZ
EZ Performansı için Karakterizasyon Gerekmez
Pil Değişimine Karşı Dayanıklı
Boş Voltaj Yakınında Hatayı Ortadan Kaldırır
Coulomb-Sayaç Sürüklenmesini Ortadan Kaldırır
Yaş, Akım ve Sıcaklığı Telafi Eder
Boş, Dolu veya Boşta Durumlar Gerektirmez
Düşük 5,1μA Çalışma Akımı
Hassas Akım Algılama
Yüksek veya Düşük Taraf Algılama Seçeneği
Geniş Algılama Direnci Aralığı: 1mΩ - 1000mΩ
Sıcaklık Telafili İz Algılama
Li+ ve LiFePO4 Dahil Varyantları Destekler
Termistör veya ±1°C Dahili Sıcaklık
Dinamik Güç, Deşarj Sırasında Güç Kapasitesini Tahmin Eder
Boşalma ve Dolma Süresi Tahmini
Teorik Yük Altında Kalan Kapasiteyi Tahmin Eder
Kalibrasyon Gerekmez
Voltaj, SOC, Sıcaklık, Akım ve %1 SOC Değişimi için Uyarı Göstergesi
Uygulamalar
Giyilebilir Cihazlar, Akıllı Saatler
Tabletler, 2'si 1 Arada Dizüstü Bilgisayarlar
Bluetooth Kulaklıklar
Sağlık ve Fitness Monitörleri
Dijital Fotoğraf Makineleri, Video Kameralar ve Aksiyon Kameraları
Tıbbi Cihazlar
El Tipi Bilgisayarlar ve Terminaller
Kablosuz Hoparlörler
Ev ve Bina Otomasyonu, Sensörler
Taşınabilir Oyun Oynatıcılar
Oyuncaklar
Basit Yakıt Göstergesi Devre Şeması
