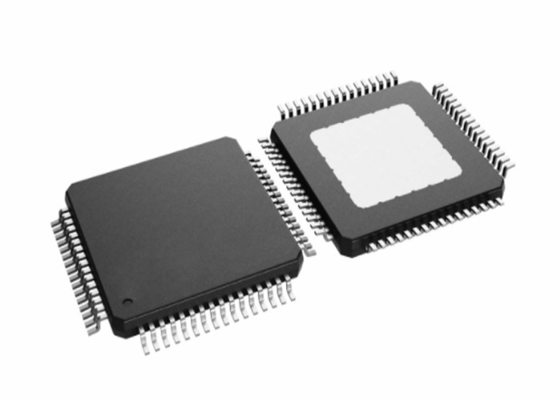

Lityum İyon BQ79616PAPRQ1 BQ79616 Pil Çok Fonksiyonlu Denetleyici IC 64-HTQFP

BQ79616PAPRQ1 BQ79616 Pil Çok İşlevli Denetleyici IC Lityum İyon 64-HTQFP

Ürün Açıklaması

BQ79616-Q1, HEV/EV'deki yüksek voltajlı akü yönetim sistemlerinde 12S, 14S ve 16S akü modülleri için 200 µs'den daha kısa sürede yüksek doğrulukta hücre voltajı ölçümleri sağlar.Monitör ailesi, aynı paket tipinde farklı kanal seçenekleri sunarak, pinler arası uyumluluk sağlar ve kurulu yazılım ve donanımın herhangi bir platformda yüksek oranda yeniden kullanımını destekler.Entegre ön uç filtreler, sistemin hücre giriş kanallarında basit, düşük voltaj dereceli, diferansiyel RC filtreleri ile uygulamasını sağlar.Entegre, ADC sonrası düşük geçişli filtreler, daha iyi şarj durumu (SOC) hesaplaması için filtrelenmiş, DC benzeri voltaj ölçümlerini mümkün kılar.Bu cihaz, aşırı sıcaklık durumunu önlemek için otomatik olarak duraklatmak ve dengelemeye devam etmek için sıcaklık izleme ile otonom dahili hücre dengelemeyi destekler.

Yalıtılmış, çift yönlü, zincirleme bağlantı noktalarının dahil edilmesi, hem kapasitör hem de transformatör tabanlı izolasyonu destekler ve xEV güç aktarma sisteminde yaygın olarak bulunan merkezileştirilmiş veya dağıtım mimarileri için en etkili bileşenlerin kullanılmasına olanak tanır.Bu cihaz ayrıca, harici termistör ölçümleri için kullanılabilen sekiz GPIO veya yardımcı giriş içerir.

BQ7961x-Q1 cihaz ailesiyle ana bilgisayar iletişimi, cihazın özel UART arabirimi veya bir iletişim köprüsü cihazı olan BQ79600 aracılığıyla bağlanabilir.Ek olarak, izole edilmiş, farklı bir papatya zinciri iletişim arabirimi, ana bilgisayarın tek bir arabirim üzerinden tüm pil yığını ile iletişim kurmasını sağlar.bir iletişim hattı kesintisi durumunda, papatya dizimi iletişim arayüzü, ana bilgisayarın yığının her iki ucundaki cihazlarla konuşmasına izin veren bir halka mimarisine yapılandırılabilir.

BQ79616-Q1 için özellikler

• Otomotiv uygulamaları için kalifiye
• AEC-Q100 Aşağıdaki sonuçlarla Kalifiye oldu:
• Cihaz sıcaklık derecesi 1: –40°C ila +125°C ortam çalışma sıcaklığı aralığı
• Cihaz HBM ESD sınıflandırması seviye 2
• Cihaz CDM ESD sınıflandırma seviyesi C4B
• Fonksiyonel Güvenlik-Uyumlu
• Fonksiyonel güvenlik uygulamaları için geliştirildi
• ISO 26262 sistem tasarımına yardımcı olacak belgeler
• ASIL D'ye kadar sistematik yetenek
• ASIL D'ye kadar donanım kapasitesi
• +/- 1.5mV ADC doğruluğu
• Pin paketi ve yazılım uyumlu cihaz ailesi:
• İstiflenebilir monitör 16S (BQ79616-Q1)
• Voltaj ve sıcaklık teşhisi için yerleşik artıklık yolu
• Tüm hücre kanalları için 128 µs içinde son derece hassas hücre voltajı ölçümleri
• Entegre ADC sonrası yapılandırılabilir dijital alçak geçiren filtreler
• Bara bağlantısını ve ölçümünü destekler
• POR benzeri cihaz sıfırlamasını taklit etmek için yerleşik ana bilgisayar kontrollü donanım sıfırlama
• Dahili hücre dengelemeyi destekler
• 240 mA'da dengeleme akımı
• Otomatik duraklatma ve devam ettirme kontrolü ile dahili dengeleme termal yönetimi
• Opsiyonel halka mimarisi ile izole diferansiyel papatya zinciri iletişimi
• İletişim hattı üzerinden gömülü arıza sinyali ve kalp atışı
• UART/SPI ana bilgisayar arayüzü/iletişim köprüsü cihazı BQ79600-Q1
• Dahili SPI master

Uygulamalar

• Hibrit ve elektrikli güç aktarma sistemlerinde Akü Yönetim Sistemi (BMS)
• Pil Yönetim Sistemleri ile enerji depolama pil paketleri

​Basitleştirilmiş Sistem Şeması
