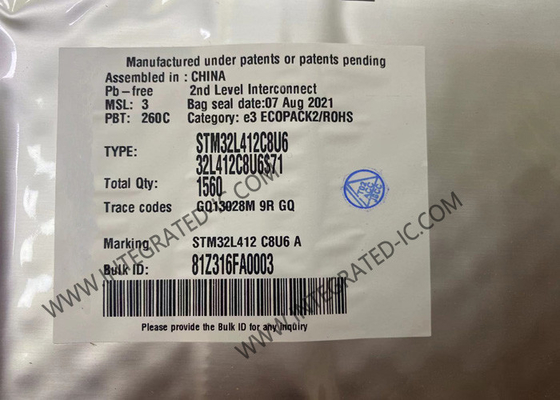

ARM Mikrodenetleyiciler MCU STM32L412C8U6 ARM Cortex M4 RISC 64KB Flash 48-UFQFPN

ARM Mikrodeneleyiciler MCU STM32L412C8U6 ARM Cortex M4 RISC 64KB Flash 48-UFQFPN

Açıklama

STM32L412 cihazları, 80 MHz'e kadar bir frekansta çalışan yüksek performanslı Arm® Cortex®-M4 32 bit RISC çekirdeğine dayalı ultra düşük güçlü mikro denetleyicilerdir.Cortex-M4 çekirdeği, tüm Arm® tek hassasiyetli veri işleme talimatlarını ve veri türlerini destekleyen tek hassasiyetli Yüzen nokta birimine (FPU) sahiptirAyrıca, bir dizi DSP talimatını ve uygulama güvenliğini artıran bir bellek koruma birimi (MPU) uygulamaktadır.STM32L412xx cihazları yüksek hızlı bellekleri (Flash belleği 128 Kbyte,40 Kbyte SRAM), Quad SPI Flash bellek arayüzü (tüm paketlerde mevcut) ve iki APB otobüsüne bağlı geniş bir yelpazede gelişmiş I / O ve çevresel cihazlar,İki AHB otobüsü ve 32 bitlik bir çoklu AHB otobüs matrisi.

STM32L412 cihazları, gömülü Flash belleği ve SRAM için birkaç koruma mekanizması içerir: okuma koruması, yazma koruması, özel kod okuma koruması ve Yangın Duvarı.

Cihazlar, iki hızlı 12 bitlik ADC (5 Msps), iki karşılaştırıcı, bir işlevsel amplifikatör, düşük güçlü bir RTC, bir genel amaçlı 32 bitlik zamanlayıcı, motor kontrolüne adanmış bir 16 bitlik PWM zamanlayıcı sunar.Dört adet genel amaçlı 16 bitlik zamanlayıcı, ve iki 16 bit düşük güçli zamanlayıcı.
Ek olarak, 12 kapasitif algılama kanalı mevcuttur.

Ayrıca, üç I2C, iki SPI, üç USART ve bir Düşük Güçlü UART, bir USB tam hızlı cihaz kristalı daha az olmak üzere standart ve gelişmiş iletişim arayüzlerine sahiptirler.

STM32L412, -40 ila +85 °C (+105 °C kesişim) ve -40 ila +125 °C (+130 °C kesişim) sıcaklıklarında çalışır..00 ila 1.32V VDD12 güç kaynağı harici SMPS kaynağı kullanıldığında.

Bazı bağımsız güç kaynakları desteklenir: ADC, OPAMP ve karşılaştırıcı için analog bağımsız güç kaynağı girişleri.Dış bir SMPS'e bağlandığında iç LDO düzenleyicisini atlamak için özel VDD12 güç kaynakları kullanılabilir.

STM32L412xx ailesi, 32 ila 64 pinli paketlerden altı paket sunar.

Özellikleri
• FlexPowerControl ile ultra düşük güç
1.71 V'den 3.6 V'ye güç kaynağı
-40 °C'den 85/125 °C'ye kadar sıcaklık aralığı
VBAT modunda 300 nA: RTC ve 32x32 bit yedek kayıtları için güç
16 nA Kapatma modu (4 uyandırma perunu)
32 nA Bekleme Modu (4 uyandırma perunu)
RTC ile 245 nA bekleme modunda
RTC ile 0,7 μA Durma 2 modu, 0,95 μA
79 μA/MHz çalıştırma modu (LDO Mode)
28 μA/MHz çalıştırma modu (@3.3 V SMPS Mode)
¢ Toplu satın alma modu (BAM)
Durma modundan 4 μs uyandırma
Kırmızı dışı sıfırlama (BOR)
Bağlantı matrisi
• Çekirdek: FPU ile Arm® 32-bit Cortex®-M4 CPU,Flash bellekinden 0 bekleme durumunda çalışmayı sağlayan uyarlanabilir gerçek zamanlı hızlandırıcı (ARTAccelerator TM), 80 MHz'e kadar frekans,MPU,100DMIPS ve DSP talimatları.

Devre diyagramı
