BQ24725ARGRR Batarya Şarj Çipleri VQFN-20 Şarj IC

BQ24725ARGRR pil şarj cihazı VQFN-20 şarj cihazı IC

Ürün Tanımı
BQ24725A, yüksek verimli, senkroniz batarya şarj cihazıdır ve alan kısıtlı, çoklu kimyasal batarya şarj uygulamaları için düşük bileşen sayısını sunar.

BQ24725A, otomatik sistem güç kaynağı seçimi için n kanallı MOSFET'leri (ACFET, RBFET ve BATFET) ayrı ayrı çalıştırmak için iki şarj pompası kullanır.

SMBus denetlenen giriş akımı, şarj akımı ve şarj voltajı DAC'ları, sistem güç yönetimi mikro denetleyicisi tarafından kolayca programlanabilen çok yüksek düzenleme doğruluklarına izin verir.

BQ24725A, şarj akımını azaltmak için PWM modülasyonunu azaltmak için iç giriş akım kaydını veya dış ILIM pinini kullanır.
BQ24725A bir, iki, üç veya dört seri Li+ hücrelerini şarj eder.



Özellikleri

• Programlanabilir 615kHz, 750kHz ve 885kHz anahtarlama frekansları ile SMBus Anahtar kontrollü NMOS-NMOS senkroni buck dönüştürücü
• Sistem güç kaynağının otomatik N kanallı MOSFET seçimi, iç şarj pompaları tarafından çalıştırılan adaptör veya pilden
• Aşırı voltaj koruması, akım koruması, pil, indüktör ve MOSFET kısa devre koruması için geliştirilmiş güvenlik özellikleri
• Programlanabilir giriş akımı, şarj voltajı, şarj akımı sınırları
• ± 0,5% 19.2V'ye kadar şarj voltajı doğruluğu
• ± 3% Şarj akımı doğruluğu 8.128A'ya kadar
• ± 3% Giriş akımı doğruluğu 8.064A'ya kadar
• ± 2% 20x Adaptör akımı veya şarj akımı amplifikatörünün çıkış doğruluğu
• Programlanabilir pil tükenme eşiği ve pil öğrenme fonksiyonu
• Programlanabilir adaptör algılama ve gösterge
• Entegre yumuşak başlangıç
• Entegre döngü telafi
• ILIM pininde gerçek zamanlı sistem kontrolü, şarj akımını sınırlamak için
• AC adaptör çalışma aralığı 4.5V-24V
• 5μA Akü dışı boşaltma akımı
• 0.65mA (0.8mA maksimum) Adaptör bekleme hareketsiz akımı
• 20 fillik 3,5 x 3,5 mm2VQFN Paketi

PIN Tasarımı

Başvurular

• Taşınabilir Dizüstü Bilgisayarlar, UMPC,Ultra-Thin Dizüstü Bilgisayar ve Netbook
• Elden kullanılabilir terminal
• Endüstriyel ve Tıbbi Ekipmanlar
• Taşınabilir Ekipman

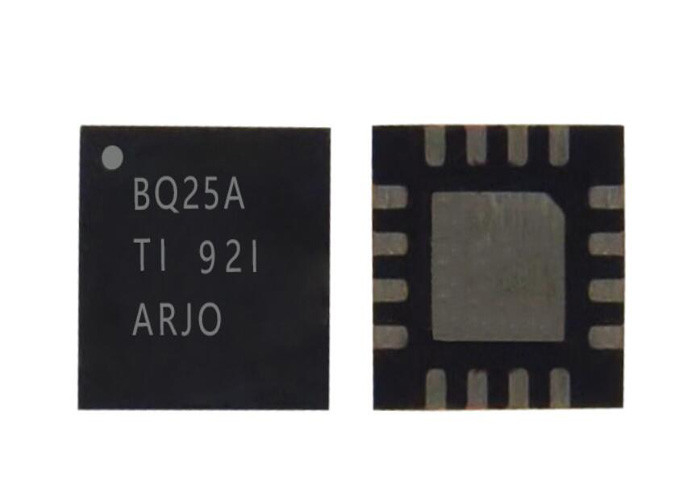

Ürün Fotoğrafı

Depoda bulunan Diğer Elektronik Bileşenler

Sık Sorulan Sorular

Ürünleriniz orijinal mi?
A: Evet, tüm ürünler orijinal, yeni orijinal ithalat bizim amacımızdır.
S: Hangi sertifikalarınız var?
Cevap: ISO 9001: 2015 sertifikalı bir şirket ve ERAI üyesiyiz.
S:Küçük miktarlı siparişi veya örneği destekleyebilir misiniz? Örnek ücretsizdir mi?
A:Evet, örnek sipariş ve küçük sipariş destekleriz. Örnek maliyeti sipariş veya projeye göre farklıdır.
S: Siparişimi nasıl göndereceğim?
A:Gemiye göndermek için ekspres kullanıyoruz, örneğin DHL,Fedex,UPS,TNT,EMS. Ayrıca önerdiğiniz nakliyeciyi de kullanabiliriz.Ürünler iyi ambalaj olacak ve güvenliğini sağlamak ve biz sipariş ürün hasarı için sorumludur.
S: Peki ya teslimat süresi?
A: 5 iş günü içinde stok parçalarını gönderebiliriz. Eğer stok yoksa, sipariş miktarınıza göre teslim sürenizi onaylayacağız.
