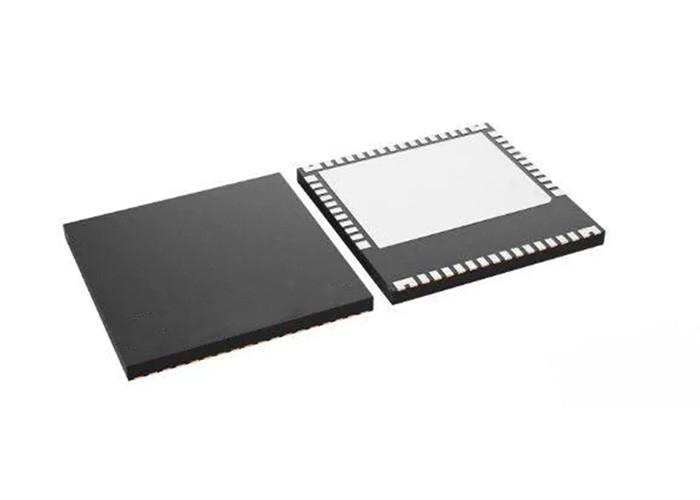

LMG3425R030RQZR Gan Fet Gate Sürücüsü VQFN54 Entegre Yarım Köprü Gan Sürücüsü
LMG3425R030RQZR Gan Fet Gate Sürücüsü VQFN54 Entegre Yarım Köprü Gan Sürücüsü
Açıklama
Yapılandırma:
Ters Çeviren, Ters Çevirmeyen
Paket / Kasa:
VQFN-54
Besleme gerilimi:
7,5 V - 18 V
Çalışma sıcaklığı:
-40°C ~ 125°C
Yükseliş zamanı:
2,5 ns
Güz Zamanı:
21 ns
Vurgulamak:
LMG3425R030RQZR Gan Fet Kapısı Sürücüsü
,
Gan Fet Kapısı Sürücüsü VQFN54
,
VQFN54 Entegre Yarım Köprü Gan Sürücüsü
Kapı Sürücüleri LMG3425R030RQZR Entegre sürücü ve ideal diyot modu VQFN54 ile GaN FET
Tanım
Entegre sürücü ve korumaya sahip LMG342xR030 GaN FET, tasarımcıların güç elektroniği sistemlerinde yeni güç yoğunluğu ve verimlilik seviyeleri elde etmelerini sağlar.LMG342xR030, 150 V/ns'ye kadar anahtarlama hızı sağlayan bir silikon sürücü içerir.TI'nin entegre hassas kapı sapması, ayrı silikon kapı sürücülerine kıyasla daha yüksek anahtarlama SOA'sı ile sonuçlanır.Bu entegrasyon, TI'nin düşük endüktans paketiyle birleştiğinde, sert anahtarlamalı güç kaynağı topolojilerinde temiz anahtarlama ve minimum çalma sağlar.Ayarlanabilir kapı tahrik gücü, EMI'yi aktif olarak kontrol etmek ve anahtarlama performansını optimize etmek için kullanılabilen 20 V/ns'den 150 V/ns'ye dönüş hızının kontrolüne izin verir.LMG3425R030, uyarlanabilir ölü zaman kontrolünü etkinleştirerek üçüncü kadran kayıplarını azaltan ideal diyot modunu içerir.
Özellikler
Sürücü IC'leri - Çeşitli
Yüksek Taraf, Düşük Taraf
SMD/SMT
VQFN-54
1 Sürücü
1 Çıkış
7,5 V
18 V
Ters Çeviren, Çevirmeyen
2,5 ns
21 ns
- 40C
+ 125 C
Uygulamalar
Yüksek yoğunluklu endüstriyel güç kaynakları
Solar inverterler ve endüstriyel motor sürücüleri
Kesintisiz güç kaynakları
Satıcı ağı ve sunucu PSU'su
Ticari telekom doğrultucuları
Özellikler
Sert anahtarlama için JEDEC JEP180 için nitelikli
topolojiler
•
600
-V GaN-on-Si FET, Entegre kapı sürücüsü ile
-
Entegre yüksek hassasiyetli kapı önyargı voltajı
-
200-V/ns CMTI
-
2.2
-MHz anahtarlama frekansı
-
Optimizasyon için 30-V/ns - 150-V/ns dönüş hızı
anahtarlama performansı ve EMI azaltma
-
7.5-V'dan 18-V beslemeye kadar çalışır
•
Güçlü koruma
-
Döngü-döngü aşırı akım ve mandallı kısa-
< 100-ns yanıtlı devre koruması
-
Sabit anahtarlama sırasında 720 V dalgalanmaya dayanır
-
Dahili aşırı sıcaklığa karşı kendini koruma
ve UVLO izleme
•
Gelişmiş güç yönetimi
-
Dijital sıcaklık PWM çıkışı
-
İdeal diyot modu, üçüncü kadran kayıplarını azaltır
içinde
LMG3425R030
Sert anahtarlama topolojileri için JEDEC JEP180 için nitelikli
Entegre kapı sürücüsüne sahip 600-V GaN-on-Si FET
Entegre yüksek hassasiyetli kapı önyargı voltajı
200-V/ns CMTI
2.2-MHz anahtarlama frekansı
Anahtarlama performansının optimizasyonu ve EMI azaltma için 30-V/ns ila 150-V/ns dönüş hızı
7.5-V'dan 18-V beslemeye kadar çalışır
Güçlü koruma
< 100-ns yanıtlı döngü-döngü aşırı akım ve mandallı kısa devre koruması
Sabit anahtarlama sırasında 720 V dalgalanmaya dayanır
Dahili aşırı sıcaklık ve UVLO izlemeden kendini koruma
Gelişmiş güç yönetimi
Dijital sıcaklık PWM çıkışı
İdeal diyot modu, LMG3425R030'da üçüncü kadran kayıplarını azaltır
Yayılma Gecikmelerini ve Dönüş Hızlarını Belirlemek İçin Ölçüm
Sert anahtarlama için JEDEC JEP180 için nitelikli
topolojiler
•
600
-V GaN-on-Si FET, Entegre kapı sürücüsü ile
-
Entegre yüksek hassasiyetli kapı önyargı voltajı
-
200-V/ns CMTI
-
2.2
-MHz anahtarlama frekansı
-
Optimizasyon için 30-V/ns - 150-V/ns dönüş hızı
anahtarlama performansı ve EMI azaltma
-
7.5-V'dan 18-V beslemeye kadar çalışır
•
Güçlü koruma
-
Döngü-döngü aşırı akım ve mandallı kısa-
< 100-ns yanıtlı devre koruması
-
Sabit anahtarlama sırasında 720 V dalgalanmaya dayanır
-
Dahili aşırı sıcaklığa karşı kendini koruma
ve UVLO izleme
•
Gelişmiş güç yönetimi
-
Dijital sıcaklık PWM çıkışı
-
İdeal diyot modu, üçüncü kadran kayıplarını azaltır
içinde
LMG3425R030
Sert anahtarlama için JEDEC JEP180 için nitelikli
topolojiler
•
600
-V GaN-on-Si FET, Entegre kapı sürücüsü ile
-
Entegre yüksek hassasiyetli kapı önyargı voltajı
-
200-V/ns CMTI
-
2.2
-MHz anahtarlama frekansı
-
Optimizasyon için 30-V/ns - 150-V/ns dönüş hızı
anahtarlama performansı ve EMI azaltma
-
7.5-V'dan 18-V beslemeye kadar çalışır
•
Güçlü koruma
-
Döngü-döngü aşırı akım ve mandallı kısa-
< 100-ns yanıtlı devre koruması
-
Sabit anahtarlama sırasında 720 V dalgalanmaya dayanır
-
Dahili aşırı sıcaklığa karşı kendini koruma
ve UVLO izleme
•
Gelişmiş güç yönetimi
-
Dijital sıcaklık PWM çıkışı
-
İdeal diyot modu, üçüncü kadran kayıplarını azaltır
içinde
LMG3425R030
SSS S. Ürünleriniz orijinal mi? C: Evet, tüm ürünler orijinaldir, amacımız yeni orijinal ithalattır. S: Hangi Sertifikalara sahipsiniz? C: Biz ISO 9001:2015 Sertifikalı Şirketiz ve ERAI üyesiyiz. S: Küçük miktarda sipariş veya numuneyi destekleyebilir misiniz? Numune ücretsiz mi? C: Evet, örnek siparişi ve küçük siparişi destekliyoruz. Örnek maliyet, siparişinize veya projenize göre farklıdır. S: Siparişimi nasıl gönderirim?Güvenli mi? C: DHL, Fedex, UPS, TNT, EMS gibi gönderim için ekspres kullanıyoruz. Önerilen ileticinizi de kullanabiliriz. Ürünler iyi bir ambalajda olacak ve güvenliği sağlayacak ve siparişinizde ürün hasarından sorumluyuz. S: Kurşun zamanı ne olacak? C: Stok parçalarını 5 iş günü içinde gönderebiliriz. Stok yoksa, sipariş miktarınıza göre sizin için teslim süresini onaylayacağız.
