Entegre devresi BQ25606RGER Yüksek giriş voltajlı tek başına 1 hücreli 3A hızlı şarj cihazı
Ürün Tanımı
BQ25606, tek hücreli Li-ion ve Li-polimer piller için yüksek derecede entegre bir 3.0-A anahtar modlu pil şarj yönetimi ve sistem güç yolu yönetimi cihazıdır.Çözüm, giriş ters engelleme FET (RBFET) ile yüksek oranda entegre edilmiştir., Q1), yüksek taraflı geçiş FET (HSFET, Q2), düşük taraflı geçiş FET (LSFET, Q3), ve sistem ve pil arasındaki pil FET (BATFET, Q4).Düşük impedanslı güç yolu, anahtar modunda çalışma verimliliğini optimize eder, pil şarj zamanını azaltır ve şarj aşamasında pil ömrünü uzatır.
BQ25606, geniş bir yelpazede bağımsız şarj cihazları ve taşınabilir cihazlar için yüksek giriş voltajı desteği ile hızlı şarj özelliklerine sahiptir.Giriş voltajı ve akım düzenlemesi bataryaya maksimum şarj gücü sağlarAyrıca basitleştirilmiş sistem tasarımı için yüksek taraflı kapı sürücüsü için bir bootstrap diyot da entegre edilmiştir.
Cihaz, standart USB ana portu, USB şarj portu ve USB uyumlu yüksek voltaj adaptörü de dahil olmak üzere çok çeşitli giriş kaynaklarını destekler.Cihaz, yerleşik USB arayüzüne göre varsayılan giriş akımı sınırını ayarlar. Cihaz giriş akımı ve voltaj düzenlemesi ile USB 2.0 ve USB 3.0 güç özelliklerine uygun.Aygıtın giriş akım sınırı, ILIM pin ayar direnci değeri ile belirlenir.Cihaz ayrıca, VBUS'da 1.2 A'ya kadar sabit bir akım sınırı ile 5.15 V besleyerek USB On-the-Go (OTG) işletim güç derecelendirme özelliklerini de karşılar.

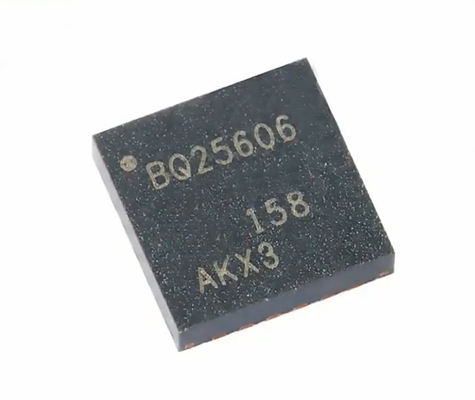

Ürün Fotoğrafı
Özellikleri
- Yüksek verimlilik, 1.5 MHz, senkroni anahtar modlu şarj cihazı
- % 92 şarj verimliliği 2-A'da 5 V girişinden
- USB giriş voltajı için optimize edilmiş (5 V)
- USB On-The-Go (OTG) desteği
- 1.2-A çıkışına kadar güçlendirici dönüştürücü
- % 92 artış verimliliği 1-A çıkışında
- Kesin sabit akım sınırı (CC)
- 500-μF kapasitif yüküne kadar yumuşak başlangıç
- Çıktı kısa devre koruması
- USB girişini ve yüksek voltaj adaptörlerini desteklemek için tek giriş
- 22-V mutlak maksimum giriş voltajı değerlendirmesi ile 3.9-V'den 13.5-V'ye kadar giriş voltaj aralığını destekleyin
- Girdi voltaj sınırına göre maksimum güç izleme 4,6 V'ye kadar (VINDPM)
- VINDPM eşiği otomatik olarak pil voltajını izler.
- Otomatik olarak USB SDP, DCP ve standart olmayan adaptörleri tespit edin
Uygulamalar
• EPOS, Taşınabilir hoparlörler
• Cep telefonu aksesuarı
• Tıbbi ekipman
