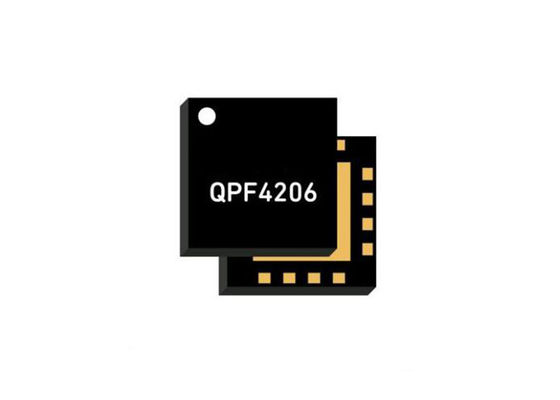

QPF4206TR13 WIFI 6 Chip RF Front End Modülü 2.4GHz Frekansı 33 dB Kazanç ve 2.1 dB Gürültü Sayısı ile

Büyük resim : QPF4206TR13 WIFI 6 Chip RF Front End Modülü 2.4GHz Frekansı 33 dB Kazanç ve 2.1 dB Gürültü Sayısı ile

Ürün ayrıntıları:

Menşe yeri:	CN
Marka adı:	Original Factory
Sertifika:	Lead free / RoHS Compliant
Model numarası:	QPF4206TR13

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10
Fiyat:	Contact for Sample
Ambalaj bilgileri:	QFN16
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	L/C,T/T,Western Union

İletişim

QPF4206TR13 WIFI 6 Chip RF Front End Modülü 2.4GHz Frekansı 33 dB Kazanç ve 2.1 dB Gürültü Sayısı ile

Açıklama

Parça Numarası:	QPF4206TR13	Ürün Tipi:	RF Ön Uç
Gürültü Şekil:	2,1 dB	Kazanmak:	33 dB
Çalışma Frekansı:	2412 - 2484 MHz	Montaj stili:	SMD/SMT
Vurgulamak:	WIFI 6 Çip 2.4GHz RoHS , QFN16 RF Ön Uç , QPF4206 WIFI 6 Çip

QPF4206TR13 WIFI 6 Çip QPF4206 2.4GHz WIFI 6 RF Ön Uç Modülü QFN-16

Ürüne Genel Bakış

QPF4206TR13, Wi-Fi 6 (802.11ax) sistemleri için özel olarak tasarlanmış entegre bir ön uç modülüdür (FEM). Kompakt form faktörü ve entegre eşleşmesi, uygulamalarda düzen alanı gereksinimlerini en aza indirir.

Modül, tek bir pakette kapsamlı RF işlevselliği sağlayarak 2GHz güç amplifikatörü (PA), regülatör, tek kutuplu çift atışlı anahtar (SP2T) ve baypas edilebilir düşük gürültülü bir amplifikatör (LNA) entegre eder.

Özellikler

Parça Numarası	QPF4206TR13	Ürün Tipi	RF Ön Uç
Gürültü Şekli	2.1 dB	Kazanç	33 dB
Çalışma Frekansı	2412 - 2484 MHz	Montaj Stili	SMD/SMT

Temel Özellikler

2412 - 2484 MHz çalışma frekans aralığı
Rx yolunda 25 dB 5 GHz reddi
2.1 dB gürültü şekli
15 dB Rx kazancı ve 6 dB baypas kaybı
33 dB Tx kazancı
POUT = +25dBm MCS0 HT20 spektral maske uyumluluğu
POUT = +22.5dBm MCS7 HT20 -30dB dinamik EVM
POUT = +21dBm MCS9 VHT40 -35dB dinamik EVM
POUT = +19dBm MCS11 HE40 -43dB dinamik EVM
+5 V çalışması için optimize edilmiştir
Geniş aralıklı entegre DC güç dedektörü

Fonksiyonel Blok Şeması
