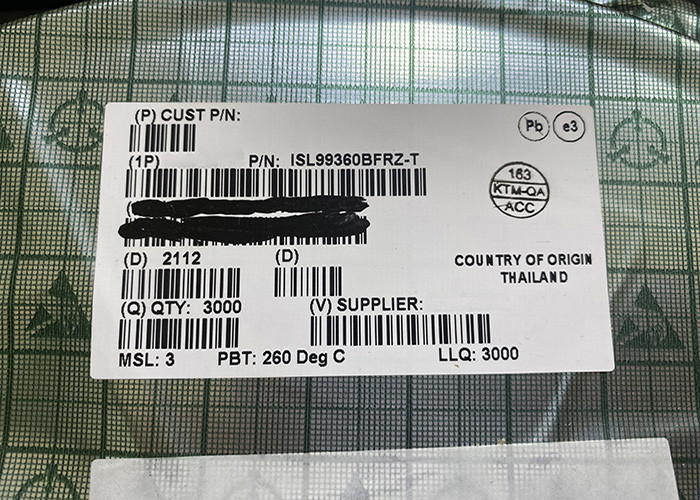

Tümleşik Devre Çipi ISL99360BFRZ Güç Yönetimi Tam Yarım Köprü Sürücüleri

Entegre Devre Yongası ISL99360BFRZ Güç Yönetimi Tam Yarım Köprü Sürücüleri

Tanım

ISL99360BFRZ, sırasıyla ISL68xxx/69xxx Dijital Çok Fazlı (DMP) kontrolörler ve faz çiftleyici (ISL6617A) ile uyumlu Akıllı Güç Aşamalarıdır (SPS).ISL99360 ve ISL99360B, çok fazlı bir DC/DC sistemini tamamlamak için denetleyiciye ve katlayıcıya geri beslenebilen entegre yüksek doğruluklu akım ve sıcaklık monitörlerine sahiptir.DCR algılama ağını ve ilgili termal dengelemeyi ortadan kaldırarak tasarımı basitleştirir ve performansı artırır.Hafif yük verimliliği, özel bir LFET kontrol pimi ile desteklenir.Termal olarak geliştirilmiş bir endüstri lideri 5x5 PQFN paketi, minimum genel PCB alanı sağlar.

Özellikler

• Giriş aralığı: +3,0V ila +16V

• 60A DC akımı destekler

• ISL99360: 3,3V uyumlu üç durumlu PWM girişi

• ISL99360B: 5.0V uyumlu üç durumlu PWM girişi

• Aşağı eğim akımı algılama

• REFIN girişi ile ±%3 doğrulukta akım monitörü (IMON)

• OT bayraklı 8mV/°C sıcaklık monitörü

• Özel düşük taraf FET kontrol girişi

• Yüksek sistem güvenilirliği için kapsamlı arıza koruması

• Yüksek taraf FET kısa ve aşırı akım koruması

• Aşırı sıcaklık koruması

• VCC ve VIN Düşük Gerilim Kilidi (UVLO)

• Açık tahliye arıza raporlama çıktısı

• 1,25 MHz'e kadar anahtarlama frekansı

• Pb içermez (RoHS uyumlu), 32 Ld 5x5 PQFN

Uygulamalar

• Yüksek frekanslı ve yüksek verimli VRM ve VRD
• Mikroişlemciler için çekirdek, grafik ve bellek düzenleyiciler
• Sunucu, ağ iletişimi ve bulut bilgi işlem için yüksek yoğunluklu VR
• POL DC/DC dönüştürücüler ve video oyun konsolları

Basitleştirilmiş Uygulama Blok Şeması
