TPS56C230RJER Entegre Devre Çipi FET Buck Anahtarlama Regülatörü IC Pozitif Rohs

TPS56C230RJER Buck Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 0.6V 1 Çıkış 12A 20-VFQFN

Tanım

TPS56C230RJER, entegre FET'lere sahip yüksek verimli bir senkron buck dönüştürücüdür.Sistem tasarımcıları, düşük bekleme akımı çektiği ve birkaç harici bileşen gerektirdiği için cihazı çok çeşitli uygulamalarda kullanabilir.
TPS56C230RJER, hızlı geçici yanıt ve dahili dengeleme ile mükemmel hat ve yük düzenlemesi sağlayan D-CAP3 kontrolünü kullanır.Ayrıca, cihazın özel polimer ve ultra düşük ESR seramik kapasitörler gibi düşük eşdeğer seri dirençli (ESR) çıkış kapasitörlerini desteklemesini sağlayan tescilli bir devreye de sahiptir.

Özellikler

• Giriş voltajı aralığı: 4,5 V ila 18 V

• Çıkış voltajı aralığı: 0,6 V - 5,5 V

• 12-A sürekli çıkış akımını destekler

• Hızlı geçici yanıt için D-CAP3™ mimari kontrolü

• ±1% geri besleme voltajı doğruluğu (25°C)

• Entegre 17 mΩ ve 5,9 mΩ FET'ler

• MOD pini ile seçilebilir Eco-mode™ ve Zorlanmış Sürekli İletken Mod (FCCM)

• 500 kHz anahtarlama frekansı

• Varsayılan 1,2 ms ile ayarlanabilir yumuşak başlangıç ​​süresi

• Entegre Güç İyi göstergesi

• Dahili çıkış boşaltma işlevi

• Döngü bazında aşırı akım koruması

• Mandalsız aşırı gerilim, düşük gerilim, aşırı sıcaklık ve düşük gerilim kilitleme korumaları

• -40°C ila 125°C Çalışma Bağlantı Sıcaklığı

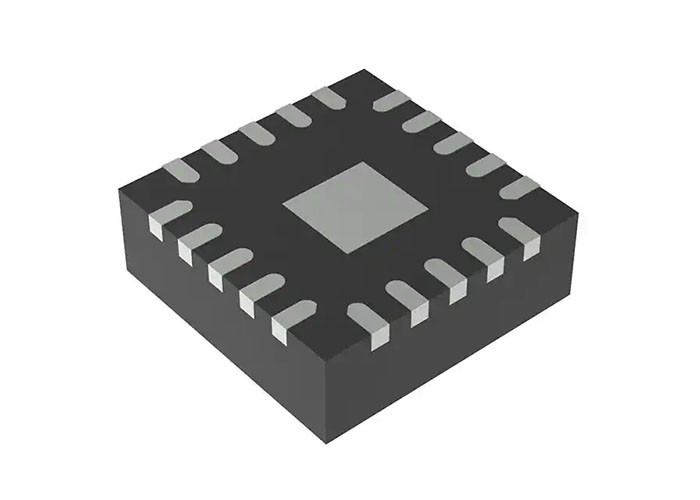

• 20 pimli 3,0 mm × 3,0 mm HotRod™ VQFN

Uygulamalar

• DTV ve Set üstü kutu
• PC ve Endüstriyel PC
• kablolu ağ
• Dağıtılmış güç sistemleri

Basitleştirilmiş Şematik

Pim Yapılandırması ve İşlevleri
