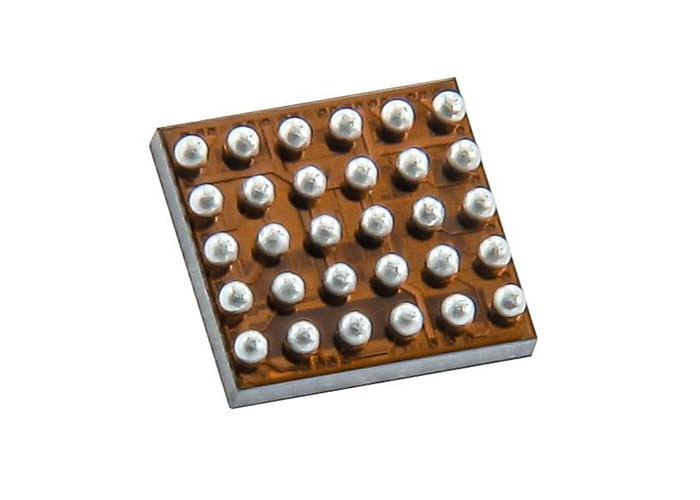

MAX77654BENV+T Entegre Devre Çipi 30WLP PMIC Güç Yönetimi Genel Amaçlı

Entegre Devre Çipi MAX77654BENV+T Genel Amaçlı PMIC Güç Yönetimi 30-WLP

Genel açıklama

MAX77654BENV+T, boyut ve verimliliğin kritik olduğu düşük güç uygulamaları için yüksek düzeyde entegre pil şarjı ve güç kaynağı çözümleri sunar.IC, toplam çözüm boyutunu en aza indirmek için tek bir indüktörden bağımsız olarak programlanabilen üç güç rayı sağlayan bir SIMO buck-boost regülatörüne sahiptir.İki adet 100mA LDO, ses ve diğer gürültüye duyarlı uygulamalar için dalgalanma reddi sağlar.LDO'lar, gerekli olmadığında harici blokların bağlantısını keserek güç tüketimini yönetmek için yük anahtarları olarak da yapılandırılabilir.Yüksek düzeyde yapılandırılabilir bir doğrusal şarj cihazı, çok çeşitli Li+ pil kapasitelerini destekler ve ek güvenlik (JEITA) için pil sıcaklığı izleme içerir.

Bu cihaz, üç GPIO ve harici bir ADC ile izleme için birkaç dahili voltaj ve akım sinyalini harici bir düğüme geçiren bir analog çoklayıcı içerir.Çift yönlü bir I2C seri arabirimi, cihazların durumunu yapılandırmaya ve kontrol etmeye izin verir.Dahili bir açma/kapama denetleyicisi, düzenleyiciler için kontrollü bir başlatma sırası sağlar ve bunlar açıkken denetim işlevselliği sağlar.Fabrikada programlanabilen çok sayıda seçenek, cihazın birçok uygulama için özel olarak tasarlanmasına olanak tanıyarak daha hızlı pazara sunma süresi sağlar.

Avantajlar ve Özellikler

3x Çıkış, Tek İndüktörlü Çoklu Çıkış (SIMO) Buck-Boost Regülatörü
Tüm SIMO Kanalları için 0.8V - 5.5V arası Geniş Çıkış Voltaj Aralığını destekler
2x 100mA LDO/LSW
Smart Power Selector™ Li+/Li-Poly Şarj Cihazı
3x GPIO Kaynakları
Güç İzleme için Analog MUX Çıkışı
Fabrika Gemi Modu (< 200nA IQ)
0.3μA Kapatma Akımı
6μA Çalışma Akımı (3 SIMO Kanalı + 2LDO)
Küçük Pil Boyutu için Optimize Edilmiş Şarj Cihazı
7.5mA'dan 300mA'ya Programlanabilir Hızlı Şarj Akımı
3.6V'dan 4.6V'a Programlanabilir Pil Düzenleme Gerilimi
0,375mA'dan 45mA'ya Programlanabilir Sonlandırma Akımı
JEITA Akü Sıcaklık Monitörleri Güvenli Şarj için Şarj Akımını ve Akü Düzenleme Voltajını Ayarlıyor
Esnek ve Yapılandırılabilir
I2C Uyumlu Arayüz ve GPIO

Uygulamalar

Bluetooth Kulaklıklar, İşitilebilir Cihazlar
Kablosuz Hoparlörler
Fitness, Sağlık ve Aktivite Monitörleri
giyilebilir
Emniyet ve Güvenlik Monitörleri
Sensör Düğümleri
Taşınabilir Tüketici Cihazları
Nesnelerin İnterneti (IoT)

Basitleştirilmiş Blok Şeması
