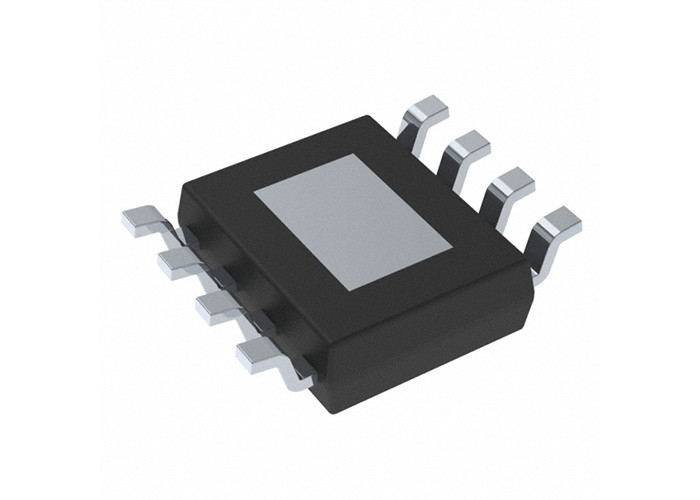

Entegre Devre Yongası UCC27200QDDARQ1 Yarım Köprü Geçidi Sürücü IC'si Ters Çevirmeyen

Entegre Devre Yongası UCC27200QDDARQ1 Yarım Köprü Geçidi Sürücü IC'si Ters Çevirmeyen

UCC27200QDDARQ1 Ürün Açıklaması

UCC27200QDDARQ1 yüksek frekanslı N-kanal MOSFET sürücüleri, maksimum kontrol esnekliği için 120 V önyükleme diyotu ve bağımsız girişlere sahip yüksek taraf ve düşük taraf sürücüleri içerir. Bu, yarım köprü, tam köprü, iki köprüde N-kanalı MOSFET kontrolüne izin verir. ileri geçiş ve aktif kelepçe ileri dönüştürücüler.Alçak taraf ve yüksek taraf kapı sürücüleri bağımsız olarak kontrol edilir ve birbirinin açılıp kapanması arasında 1 ns'ye eşleştirilir.

ŞartnameUCC27200QDDARQ1

UCC27200QDDARQ1'in Özellikleri

• Otomotiv Uygulamaları için Kalifiye
• AEC-Q100, Aşağıdaki Sonuçlarla Onaylandı:
• Cihaz Sıcaklığı Derece 1:
• 40°C ila 125°C Ortam Çalışma Sıcaklığı Aralığı
• Cihaz HBM ESD Sınıflandırması Seviye 2
• Cihaz CDM ESD Sınıflandırma Düzeyi C5
• Yüksek Taraf ve Düşük Taraf Konfigürasyonunda İki N-Kanallı MOSFET'i Sürücüler
• Maksimum Önyükleme Voltajı: 120 V
• Maksimum VDD Gerilimi: 20 V
• Çip Üzerinde 0,65-V VF, 0,6-Ω RD Önyükleme Diyotu
• 1 MHz'den büyük Çalışma
• 20-ns Yayılma Gecikme Süreleri
• 3-A Sink, 3-A Kaynak Çıkış Akımları
• 1000-pF Yük ile 8-ns Yükselme ve 7-ns Düşme Süresi
• 1-ns Gecikmeli Eşleştirme
• –40°C ila 140°C (Kavşak Sıcaklığı) arasında belirtilmiştir

uygulamalarıUCC27200QDDARQ1

• Telekom, Datacom ve Ticari Pazarlar için Güç Kaynakları
• Yarım Köprü Uygulamaları ve Tam Köprü Dönüştürücüler
• İzole Otobüs Mimarisi
• İki Anahtarlı İleri Dönüştürücüler
• Active-Clamp Forward Dönüştürücüler
• Yüksek Gerilim Senkron-Buck Çeviriciler
• D Sınıfı Ses Amplifikatörleri

UCC27200QDDARQ1'in Basitleştirilmiş Uygulama Şeması
