50Mbps 6 Kanal ISO6763FQDWRQ1 Otomotiv Takviyeli Dijital İzolatörler

50Mbps 6 Kanal ISO6763FQDWRQ1 Otomotiv Takviyeli Dijital İzolatörler

ISO6763FQDWRQ1'in Ürün Açıklaması

ISO6763FQDWRQ1 cihazları, UL 1577'ye göre 5000 adede kadar VRMS izolasyon derecesi gerektiren, maliyete duyarlı uygulamalar için ideal, yüksek performanslı, altı kanallı dijital izolatörlerdir. Bu cihazlar ayrıca VDE, TUV, CSA ve CQC tarafından onaylanmıştır.

ISO6763FQDWRQ1 cihazları, CMOS veya LVCMOS dijital G/Ç'leri izole ederken, düşük güç tüketiminde yüksek elektromanyetik bağışıklık ve düşük emisyon sağlar.Her izolasyon kanalı, TI'nin çift kapasitif silikon dioksit (SiO2) yalıtım bariyeri ile ayrılmış bir mantıksal giriş ve çıkış tamponuna sahiptir.

ISO6763FQDWRQ1'in Spesifikasyonu

SO6763FQDWRQ1'in Özellikleri

• AEC-Q100 aşağıdaki sonuçlarla onaylanmıştır: Cihaz sıcaklığı Derece 1: –40°C ila +125°C ortam çalışma sıcaklığı aralığı
• VDA320 izolasyon gereksinimlerini karşılar
• 50 Mbps veri hızı
• Sağlam izolasyon bariyeri: 1500 VRMS çalışma voltajında ​​yüksek kullanım ömrü
• Geniş besleme aralığı: 1,71 V - 1,89 V ve 2,25 V - 5,5 V
• 1,71 V ila 5,5 V seviye çevirisi
• Varsayılan çıkış yüksek (ISO676x -Q1) ve düşük (ISO676xF -Q1) seçenekleri
• 1 Mbps'de tipik olarak kanal başına 1,6 mA
• Düşük yayılma gecikmesi: 11 ns tipik
• Sağlam elektromanyetik uyumluluk (EMC)
• Sistem düzeyinde ESD, EFT ve dalgalanma bağışıklığı
• Düşük emisyonlar

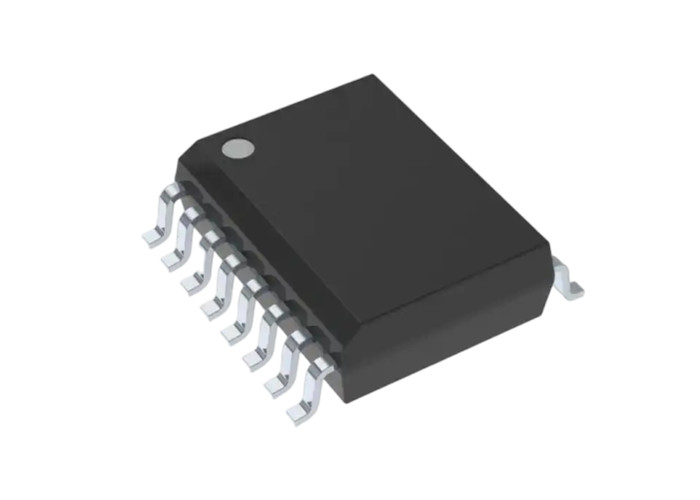

• Geniş SOIC (DW-16) Paketi
• Güvenlikle İlgili Sertifikalar (beklemede): DIN VDE V 0884-11:2017-01
• UL 1577 bileşen tanıma programı
• IEC 62368-1, IEC 61010-1, IEC 60601-1 ve GB 4943.1-2011 sertifikaları

SO6763FQDWRQ1 Uygulamaları

• Hibrit, elektrik ve güç aktarma sistemi (EV/HEV)
• Batarya yönetim sistemi (BMS)
• Yerleşik şarj cihazı
• DC / DC çevirici
• İnvertör ve motor kontrolü

SO6763FQDWRQ1'in Basitleştirilmiş Şeması

SO6763FQDWRQ1'in Pin Yapılandırması

SSS
S. Ürünleriniz orijinal mi?
C: Evet, tüm ürünler orijinaldir, amacımız yeni orijinal ithalattır.
S: Hangi Sertifikalara sahipsiniz?
A:ISO 9001:2015 Sertifikalı Şirketiz ve ERAI üyesiyiz.
S: Küçük miktardaki siparişi veya numuneyi destekleyebilir misiniz? Numune ücretsiz mi?
C: Evet, numune siparişini ve küçük siparişi destekliyoruz. Siparişinize veya projenize göre numune maliyeti farklıdır.
S: siparişimi nasıl gönderirim?Güvenli mi?
A:DHL,Fedex,UPS,TNT,EMS gibi nakliye için ekspres kullanıyoruz.Önerdiğiniz ileticiyi de kullanabiliriz. Ürünler iyi bir ambalaj içinde olacak ve güvenliği sağlayacak ve siparişinizdeki ürün hasarından biz sorumluyuz.
S: Kurşun zamanı ne olacak?
C: Stok parçalarını 5 iş günü içinde gönderebiliriz. Stok yoksa, sipariş miktarınıza göre sizin için teslimat süresini teyit edeceğiz.
