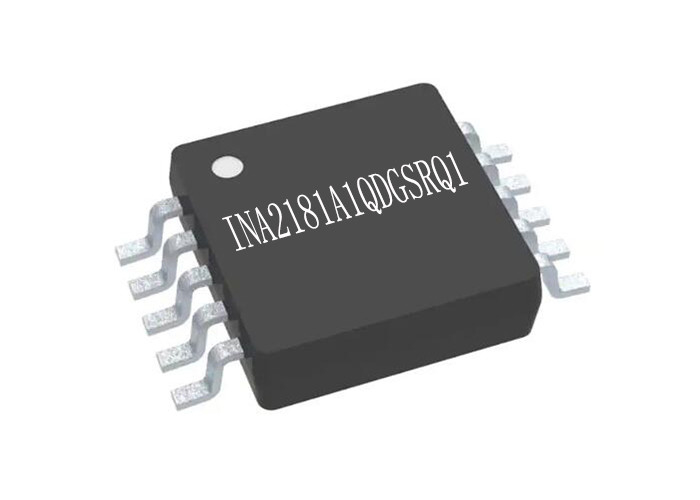

Otomobil Çipleri INA2181A1QDGSRQ1 Akım Algı Amplifikatörleri Çipi VSSOP10

Otomobil Çipleri INA2181A1QDGSRQ1 Akım Algı Amplifikatörleri Çipi VSSOP10

INA2181A1QDGSRQ1 Ürün Açıklaması

INA2181A1QDGSRQ1 akım algılama amplifikatörleri, maliyeti optimize edilmiş uygulamalar için tasarlanmıştır.INA2181A1QDGSRQ1, besleme voltajından bağımsız olarak –0,2 V ila +26 V arasındaki ortak mod voltajlarında akım algılama dirençlerindeki voltaj düşüşlerini algılayan çift yönlü, akım algılamalı amplifikatörler (aynı zamanda akım şönt monitörleri olarak da adlandırılır) ailesinin bir parçasıdır.
INA2181A1QDGSRQ1, dört sabit kazançlı cihaz seçeneğinde eşleşen bir direnç kazanç ağını entegre eder: 20 V/V, 50 V/V, 100 V/V veya 200 V/V.Bu eşleştirilmiş kazanç direnci ağı, kazanç hatasını en aza indirir ve sıcaklık kaymasını azaltır.
INA2181A1QDGSRQ1, tek bir 2,7 V ila 5,5 V güç kaynağından çalışır.Tek kanallı INA2181A1QDGSRQ1, maksimum 260 µA besleme akımı çeker;çift ​​kanallı INA2181A1QDGSRQ1 maksimum 500 µA besleme akımı çeker ve dört kanallı INA2181A1QDGSRQ1 maksimum 900 µA besleme akımı çeker.

INA2181A1QDGSRQ1'in Özellikleri

INA2181A1QDGSRQ1'in Özellikleri

• İşlevsel Güvenlik Özelliğine Sahip, İşlevsel güvenlik sistemi tasarımına yardımcı olacak belgeler mevcuttur
• Ortak mod aralığı (VCM): –0,2 V ila +26 V
• Yüksek bant genişliği: 350 kHz (A1 cihazları)
• Ofset voltajı: VCM = 0 V'ta ±150 µV (maksimum)
• Ofset gerilimi: VCM = 12 V'ta ±500 µV (maksimum)
• Çıkış dönüş hızı: 2 V/µs
• Çift yönlü akım algılama özelliği
• Doğruluk:– ±1% kazanç hatası (maksimum)
• Doğruluk:– 1-µV/°C ofset sapması ( maksimum)

INA2181A1QDGSRQ1 Uygulamaları

• Motor kontrolü
• Pil izleme
• Güç yönetimi
• Aydınlatma kontrolü
• aşırı akım tespiti

Tipik Uygulama Devresi​ INA2181A1QDGSRQ1'in
