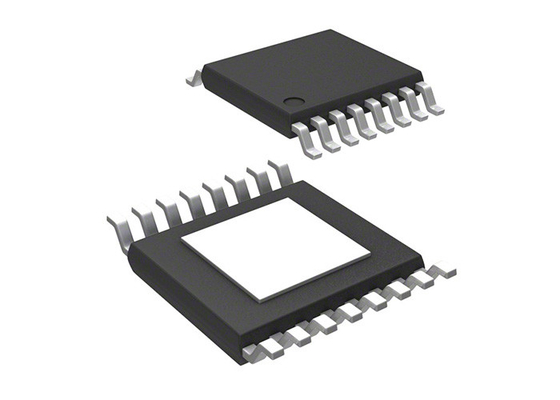

TPS92691QPWPRQ1 Raydan-Raya Akım Algılama Amplifikatörlü Çoklu Topoloji LED Sürücüsü

TPS92691QPWPRQ1 Raydan-Raya Akım Algılama Amplifikatörlü Çoklu Topoloji LED Sürücüsü

Ürün AçıklamasıTPS92691QPWPRQ1

TPS92691QPWPRQ1, bir dizi yükseltmeli veya düşürmeli sürücü topolojilerini destekleyebilen çok yönlü bir LED denetleyicidir.Cihaz, programlanabilir anahtarlama frekansı, eğim telafisi ve yumuşak başlangıç ​​zamanlaması ile sabit frekanslı bir tepe akım modu kontrol tekniği uygular.Yüksek taraf veya düşük taraf seri algılama direnci kullanarak LED akımını doğrudan ölçebilen yüksek voltajlı (65 V) raydan raya akım algılama amplifikatörü içerir.Amplifikatör, düşük giriş ofset gerilimi elde etmek ve 25°C ila 140°C bağlantı sıcaklık aralığı ve 0 ila 60 V çıkış ortak mod gerilimi aralığında ±%3'ten daha iyi LED akım doğruluğu elde etmek için tasarlanmıştır.

ŞartnameTPS92691QPWPRQ1

ÖzellikleriTPS92691QPWPRQ1

• Geniş Giriş Voltajı: 4,5 V ila 65 V
• Geniş Çıkış Voltajı Aralığı: 2 V ila 65 V
• Düşük Giriş Ofseti Raydan-Raya Akım Algılama Amplifikatörü
• ±%3'ten daha iyi LED Akım Doğruluğu 25°C ile 140°C arası Bağlantı Sıcaklık Aralığı
• Yüksek Taraf ve Düşük Taraf Akım Algılama Uygulamalarıyla Uyumlu
• 15:1'in üzerinde Kontrast Oranı ile Yüksek Empedanslı Analog LED Akım Ayar Girişi (IADJ)
• Entegre Seri N-Kanal Karartma Sürücü Arayüzü ile 1000:1'den Fazla Seri FET PWM Karartma Oranı
• Sistem Arıza Tespiti ve Teşhisleri için Sürekli LED Akım Monitörü Çıkışı
• Harici Saat Senkronizasyon Kabiliyeti ile Programlanabilir Anahtarlama Frekansı
• Programlanabilir Yumuşak Başlatma ve Eğim Telafisi
• VCC Düşük Gerilim Kilitlemesi (UVLO), Çıkış Aşırı Gerilim Koruması (OVP), Döngü-Döngü Anahtarı Akım Sınırı ve Termal Korumayı İçeren Kapsamlı Hata Koruma Devresi

UygulamalarıTPS92691QPWPRQ1

• Otomotiv Dış Aydınlatma Uygulamaları
• Mimari ve Genel Aydınlatma Uygulamaları

TPS92691QPWPRQ1'in Tipik Boost LED Sürücü Uygulama Şeması
