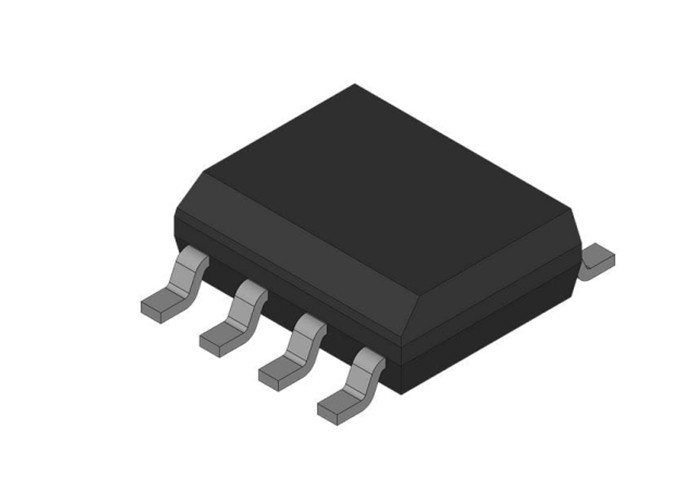

Entegre Devre Çipi TEA1761T/N2/DG Greenchip Senkron Doğrultucu Denetleyici

Entegre Devre Yongası TEA1761T/N2/DGGreenchip Senkron Doğrultucu Denetleyici

TEA1761T/N2/DG'nin Ürün Açıklaması

TEA1761T/N2/DG, anahtarlamalı mod güç kaynakları için yeni nesil Senkron Doğrultucu (SR) denetleyici IC'lerinin bir üyesidir.Yüksek düzeyde entegrasyon, çok düşük sayıda harici bileşenle uygun maliyetli bir güç kaynağının tasarlanmasına olanak tanır.

TEA1761T/N2/DG, süreksiz iletim modunun ve yarı rezonans flyback dönüştürücülerin ikincil tarafında senkron düzeltme için ayrılmış bir denetleyici IC'sidir.Senkron doğrultma için elektroniğin yanı sıra, çıkış voltajı ve çıkış akımı regülasyonu için entegre devrelere de sahiptir.

TEA1761T/N2/DG, Silikon Üzerinde Yalıtkan (SOI) işleminde üretilir.Bu SOI süreci, geniş bir operasyon yelpazesini mümkün kılar.

TEA1761T/N2/DG'nin Özellikleri

• Kombine senkron düzeltme ve birincil geri besleme kontrol işlevi
• Geniş besleme voltajı aralığı (8,6 V ila 38 V)
• Çok düşük harici bileşen sayısıyla sonuçlanan yüksek düzeyde entegrasyon
• Geniş opto bağlayıcı çıkış voltajı aralığı (3,5 V ila 38 V)
• Gerilim kontrolü için doğru dahili gerilim referansı (%1 içinde)
• Tüm MOSFET markalarını en düşük RDSon 2.2'ye sürmek için 10 V'luk yüksek sürücü çıkış voltajı
• Düşük akım tüketimi
• Yüksüzden tam yüke kadar yüksek sistem verimliliği 2.3
• Düşük voltaj koruması
• Dahili aşırı sıcaklık koruması

TEA1761T/N2/DG'nin Hedef Uygulamaları

• Adaptörler
• Şarj cihazı
• LCD televizyon

TEA1761T/N2/DG'nin Blok Şeması

TEA1761T/N2/DG'nin Pim Yapılandırması
