16 Kanal Ultrason AFE AFE58JD28ZAV 14-Bit 65-MSPS Veya 12-Bit 80-MSPS ADC

16 Kanal Ultrason AFE AFE58JD28ZAV 14-Bit 65-MSPS Veya 12-Bit 80-MSPS ADC

AFE58JD28ZAV Ürün Açıklaması

AFE58JD28ZAV cihazı, yüksek performans, düşük güç ve küçük boyutun gerekli olduğu ultrason sistemleri için özel olarak tasarlanmış, son derece entegre, analog ön uç (AFE) çözümlerdir.

AFE58JD28ZAV Ürün Özellikleri

AFE58JD28ZAV'ın Özellikleri

• Ultrason Uygulamaları için 16 Kanallı AFE: TGC ve CW Modları için Optimize Edilmiş Sinyal Zincirleri
• Dört Programlanabilir TGC Profili
• Düşük Gürültülü Amplifikatör (LNA) İle:
• Programlanabilir Kazanç: 21 dB, 18 dB ve 15 dB
• Doğrusal Giriş Sinyali Genliği: 0,37 VPP, 0,5 VPP ve 0,71 VPP
• Voltaj Kontrollü Zayıflatıcı (VCAT): Zayıflatma Aralığı: 0 dB–36 dB
• Programlanabilir Kazanç Amplifikatörü (PGA): 3 dB'lik Adımlarla 18 dB–27 dB
• 3. Derece, Doğrusal Faz, Düşük Geçişli Filtre (LPF): 10 MHz'den 30 MHz'e Kesme Frekansı
• ADC Modları (Boş Kanal SNR): 14-Bit, 65-MSPS Modu: 75-dBFS/12-Bit, 80-MSPS Modu: 72-dBFS
• Gürültü ve Güç için Optimize Edilmiştir: TGC Modu: 0,8 nV/√Hz'de 102 mW/Ch,
• 65-MSPS, 14-Bit Çıkış
• CW Modu: 63 mW/Ch
• Mükemmel Cihazdan Cihaza Kazanç Uyumu: ±0,4 dB (Tipik)
• Hızlı ve Tutarlı Aşırı Yük Kurtarma
• Sürekli Dalga (CW) Yolu İle: 1-kHz'de –159 dBc/Hz Düşük Yakın-İç Faz Gürültüsü Frekans Ofseti kapalı 2,5-MHz Taşıyıcı
• Faz Çözünürlüğü: λ / 16
• 16x ve 8x CW Saatlerini destekler
• 3. ve 5. Harmoniklerin 12-dB Bastırılması
• Dijital I/Q Demodülatörü: Kesirli Kırpma Filtresi M = 1 ila 63 İle
• 0,25'lik artışlar
• Decimation Sonrası Veri Çıkışında Azalma
• 32 Önceden Ayarlanmış Profilli Çip Üzerinde RAM
• 1 Gbps'ye Kadar Hız Sağlayan LVDS Arayüzü
• 5-Gbps JESD Arayüzü: JESD204B Alt Sınıf 0, 1 ve JESD Yolu başına 2/2, 4 veya 8 Kanal

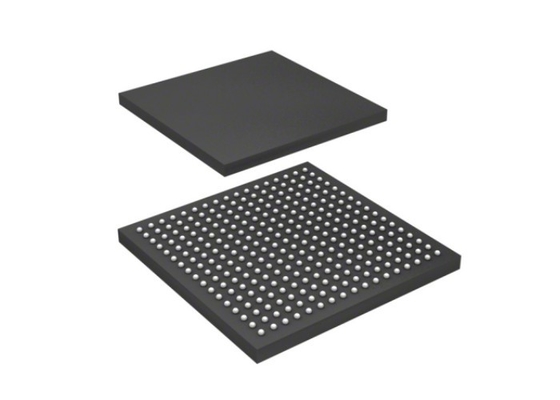

• Küçük Paket: 15 mm × 15 mm NFBGA-289

AFE58JD28ZAV Uygulamaları

• Tıbbi Ultrason Görüntüleme
• Tahribatsız Değerlendirme Ekipmanı
• Sonar Görüntüleme Ekipmanı

AFE58JD28ZAV'ın Basitleştirilmiş Blok Şeması
