MAX17614ATP Entegre Devre Çipi N-Kanal VEYA Kontrol Cihazı Kaynak Seçici Anahtar, 60V Aşırı Gerilim Koruması ve 3A Programlanabilir Akım Sınırlama ile

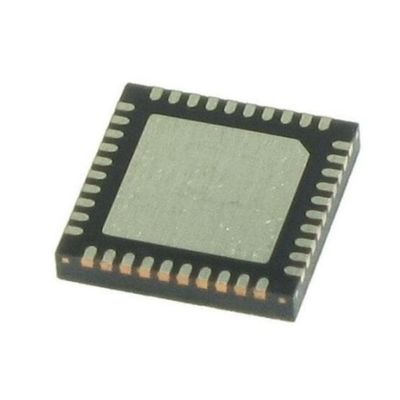

MAX17614ATP, kompakt bir 4 mm × 4 mm TQFN paketinde yer alan entegre arka-geri N-kanal MOSFET'lere sahip son derece entegre bir kaynak seçme anahtarı ve ideal bir diyot denetleyicisidir.İnsan benzeri robotlarda ortak servo gibi uygulamalar için uygundur., çoklu güç kaynağı yedekliği ve dağıtılmış sensör güç kaynağı senaryoları.

Dahili çift N kanallı FET'ler, birden fazla pil veya güç kaynağı arasında sorunsuz bir OR kapısı seçimini sağlar ve ters akım 140 ns kadar kısa sürede engellenir.İletişim kayıpları standart diyotlardan önemli ölçüde daha düşüktür, robotlarda birincil ve yedek piller arasında geçiş gibi sorunları ve elektrik kesintileri sırasında ters akımın neden olduğu servo motorlara ve sensörlere zarar vermeyi ele alıyor.Ana kontrol EN pin üzerinden tek bir ortak güç kaynağı uzak kapalı destekler, tüm sistem için katmanlı güç yönetimini kolaylaştırır.

+60V ve -65V'ye kadar yüksek voltaj artışlarına dayanabilir; 4,5V ile 60V arasında programlanabilir alt voltaj ve aşırı voltaj eşiğine sahiptir.İnsan benzeri robotlar için yaygın 48V lityum iyon güç pilleri ve sensörler için çoklu düşük voltajlı yardımcı güç kaynakları ile uyumludurMaksimum 3A programlanabilir akım sınırlayıcı (0,15A'dan 3A'ya ayarlanabilir), tüm sıcaklık aralığında akım sınırlayıcı doğruluğu ±3,3%'dir.Tek eklemli servo sürücülerin güç tüketimi aralığını kapsayan.

Aşırı akım koruması üç modu destekler: otomatik yeniden deneme, sürekli akım sınırlama ve kilitleme, robot hareket ve tutma sırasında karşılaşılan geçici dalgalanma akımlarına hizmet vermek;Entegre termal kapatma ve UV/OV/aşırı akım hatası işaret çıkışları, MCU'nun ortak güç kaynağı anomalilerini gerçek zamanlı olarak tespit etmesini sağlar-40°C'den +125°C'ye kadar geniş çalışma sıcaklık aralığı,uzun süreli sürekli robot hareketinde ısı üreten ortamlar için uygundur.

Tek bir çip, çevresel bileşen sayısını önemli ölçüde azaltan anahtarlama, akım sınırlama ve koruma devrelerini entegre eder.Küçük boyutlu paket, robot eklemlerindeki sıkışık PCB'lerde yer tasarrufu sağlar, dağıtılmış güç kaynağı modüllerinin hacmi ve ağırlığını azaltır ve tüm makinenin hafif tasarım alanını artırır,çoklu eklemli dağıtılmış güç kaynağı mimarileri için uygun hale getirir.
