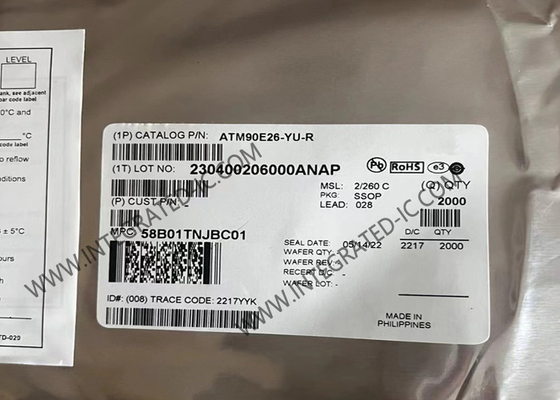

ATM90E26-YU Entegre Devre Çip Enerji Ölçüm IC SSOP-28 Tek Fazlı Ölçüm IC
ATM90E26-YU'nun Ürün Tanımı
ATM90E26-YU tek fazlı yüksek performanslı geniş alanlı enerji ölçüm IC'si.
ATM90E26-YU, yüksek performanslı geniş aralıklı enerji ölçüm çipidir. ADC ve DSP teknolojisi, çipin şebeke ve çevresel koşullardaki değişikliklere karşı uzun vadeli istikrarını sağlar.
ATM90E26-YU'nun özellikleri
|
Giriş impedansı
|
|
|
Ölçüm hatası
|
|
|
Voltaj - Güçlendirme
|
|
|
Metre Türü
|
|
|
Çalışma sıcaklığı
|
|
|
Montaj Tipi
|
|
|
Paket / Çanta
|
28-SSOP (0.209", 5.30mm Genişlik)
|
|
Tedarikçi Cihaz Paketi
|
|
ATM90E26-YU'nun özellikleri
• 3.3V tek güç kaynağı. İşleme voltaj aralığı: 2.8 ~ 3.6V. 3.0V ~ 3.6V arasında ölçüm doğruluğu garanti edilir. Dijital giriş için uyumlu 5V.
• Güç yeniden başlatmak için yerleşik histerez.
• Seçilebilir UART arayüzü ve SPI arayüzü (tüm kayıtların çalışması için sabit 24 döngü ile dört tel SPI arayüzü veya basitleştirilmiş üç tel SPI arayüzü).
• Parametre teşhisi fonksiyonu ve programlanabilir IRQ kesinti sinyalinin ve WarnOut sinyalinin kesinti çıkışı.
• Programlanabilir voltaj düşüşü algılama ve sıfır geçiş çıkışı.
• Kanal giriş aralığı
- Voltaj kanalı (kaynak "1" olduğunda): 120μVrms~600mVrms.
- L hattı akım kanalı (katılım "24" olduğunda): 5μVrms ~ 25mVrms.
- N hattı akım kanalı (kaynak "1" olduğunda): 120μVrms~600mVrms.
• Programlanabilir L hattı akım kazancı: 1, 4, 8, 16, 24; Programlanabilir N hattı kazancı: 1, 2, 4.
• Destek L hattı ve N hattı ofset tazminatı.
• CF1 ve CF2, kalibrasyon veya enerji birikimi için kullanılabilen aktif ve reaktif enerji darbelerini verir.
• Kristal osilatör frekansı: 8.192 MHz.
• Yeşil SSOP28 paketi.
• Çalışma sıcaklığı: -40 °C ~ +85 °C.
ATM90E26-YU'nun uygulamaları
ATM90E26-YU, tek fazlı iki kablolu (1P2W), tek fazlı üç kablolu (1P3W) veya tahrip karşıtı enerji sayaçları için aktif ve reaktif enerji ölçümü için kullanılır.M90E26 ayrıca voltaj ölçmesi gereken güç aletlerinde de kullanılabilir., akım, vb.
