Ürün ayrıntıları:
|
Bölüm Numarası: | IR3550MTRPBF | Türü: | Yüksek Taraf, Düşük Taraf |
---|---|---|---|
Çıktı Akımı: | 60 bir | Maksimum Saat Frekansı: | 1 Mhz |
Çıkış Voltajı: | 250 mV ila 3.3 V | Çalışma sıcaklığı: | -40°C ~ 125°C (TJ) |

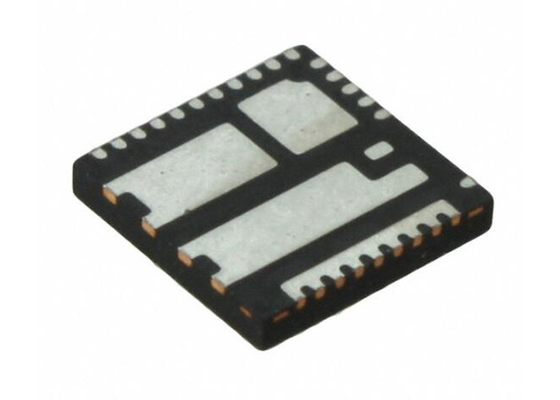

IR3550MTRPBF Entegre Devre Çip 60A Entegre PowIRstage PQFN-32 Geçit Sürücüleri
IR3550MTRPBF'nin Ürün Tanımı
IR3550MTRPBF entegre PowIRstage®, kontrol MOSFET ve entegre Schottky diyotlu senkronizasyon MOSFET ile birlikte paketlenmiş senkroniz buck gate sürücüsüdür.PCB düzeni için içsel olarak optimize edilmiştirÖzel tasarlanmış kapı sürücüsü ve MOSFET kombinasyonu, en son CPU'nun gerektirdiği daha düşük çıkış voltajlarında daha yüksek verimliliği sağlar.GPU ve DDR bellek tasarımları.
IR3550MTRPBF'nin özellikleri
Seriler
|
PowIRstage®
|
Çıktı Yapılandırması
|
Yarım köprü
|
Başvurular
|
Senkron Buck Değiştiricileri, Voltaj Düzenleyicileri
|
Arayüz
|
PWM
|
Yük Türü
|
İndüktif
|
Teknoloji
|
Güç MOSFET
|
Akım - Çıkış / Kanal
|
60A
|
Akım - En yüksek çıkış
|
90A
|
Voltaj - Güçlendirme
|
4.5V ~ 7V
|
Voltaj - Yük
|
4.5V ~ 15V
|
Çalışma sıcaklığı
|
-40°C ~ 125°C (TJ)
|
Özellikleri
|
Bootstrap devresi, diyot emülasyonu, durum bayrağı
|
Hata Koruması
|
Aşırı sıcaklık, atış yolu, UVLO
|
Montaj Tipi
|
Yüzey Montajı
|
Paket / Çanta
|
32-PowerVFQFN
|
Tedarikçi Cihaz Paketi
|
32-PQFN (6x6)
|
IR3550MTRPBF'nin özellikleri
En yüksek verimlilik % 95'e kadar 1.2V'de
Entegre sürücü, kontrol MOSFET, senkroniz MOSFET ve Schottky diyot
Giriş voltajı (VIN) çalışma aralığı 15V'ye kadar
Çıkış voltaj aralığı 0,25V'den Vcc-2,5V'ye veya iç akım algılayıcı amplifikatörü kullanılmadığı takdirde 5,5V'ye kadar
60A DC çıkış akımı kapasitesi
1.0MHz'e kadar çalıştırma
Entegre akım algılama amplifikatörü
Voltaj kilitli VCC
Isı bayrağı
Beden-Breming® geçici yük desteği
Yüksek verimlilikli diyot emülasyon modu
3.3V PWM mantığı ve VCC toleransı ile uyumludur
Intel DrMOS V4 ile uyumlu.0
IR3551 ve IR3553 ile uyumlu PCB ayak izi
Verimli iki taraflı soğutma
Küçük 6 mm x 6 mm x 0.9 mm PQFN paketi
Kurşunsuz RoHS uyumlu paket
IR3550MTRPBF uygulamaları
CPU'lar, GPU'lar ve DDR bellek dizileri için voltaj düzenleyicileri
Yüksek akımlı, düşük profilli DC-DC dönüştürücüler
IR3550MTRPBF'nin Temel Uygulama Döngüsü
