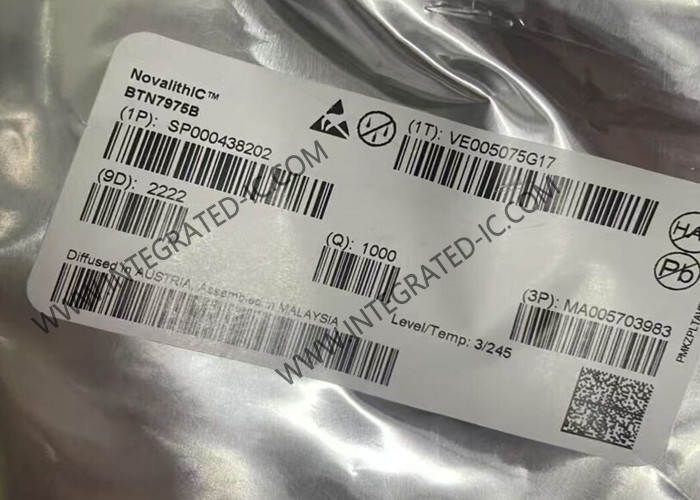

BTN7975B Entegre devre çipi Entegre yüksek akımlı PN yarı köprü motor sürücüsü

BTN7975B Entegre devre çipi Entegre yüksek akımlı PN yarı köprü motor sürücüsü

BTN7975B Ürün Tanımı
BTN7975B, motor tahrik uygulamaları için entegre yüksek akımlı yarım köprüdür.Bir paket içinde entegre sürücü IC'si olan bir p kanallı yüksek taraflı MOSFET ve bir n kanallı düşük taraflı MOSFET içeren NovalithICTM ailesinin bir parçasıdırP-kanal yüksek taraf anahtarı nedeniyle, bir şarj pompasına ihtiyaç ortadan kaldırılır ve böylece EMI en aza indirgenir.Bir mikro denetleyiciye bağlantı, mantıksal düzeyde girişlere sahip entegre sürücü IC tarafından kolaylaştırılır, durum bayrağı ile teşhis, ölme hızı ayarlama, ölü zaman üretimi ve aşırı ısı, aşırı voltaj, düşük voltaj, aşırı akım ve kısa devreye karşı koruma.

BTN7975B, çok düşük tahtada alan tüketimi ile korunan yüksek akımlı PWM motor sürücüleri için maliyet optimize edilmiş bir çözüm sunar.

BTN7975B'nin Özellikleri
Yol direnci maksimum.30.5 m92 @ 150.C (genellikle 16 mQ @ 25 °C)
Yüksek taraf: en fazla 12.8 mQ @ 150 °C (tipik olarak 7 mQ @ 25 °C)
Alt taraf: maksimum.17.7mQ@150°C (tipik olarak.9mQ@25°C)
Tipik olarak 7 puA @ 25 °C'lik düşük hareketsiz akım
Aktif serbest tekerlekle birlikte 25 kHz'ye kadar PWM yeteneği
Aşırı akımdaki düşük güç dağılımı için anahtarlı moddaki akım sınırlaması
Akım sınırlama seviyesi 50 A min. I 70 A tip. (alt taraf)
Durum bayrağı teşhisi
Aşırı sıcaklık, kilit davranışıyla kapanır
Aşırı voltaj kilitli.
Alt voltaj kapandı.
Mantık düzeyi girişleri olan sürücü devresi
Optimize edilmiş EMI için ayarlanabilir ölçek oranları
28V'ye kadar çalışmak
Yeşil Ürün (RoHS uyumlu)
AEC Kalifiye
