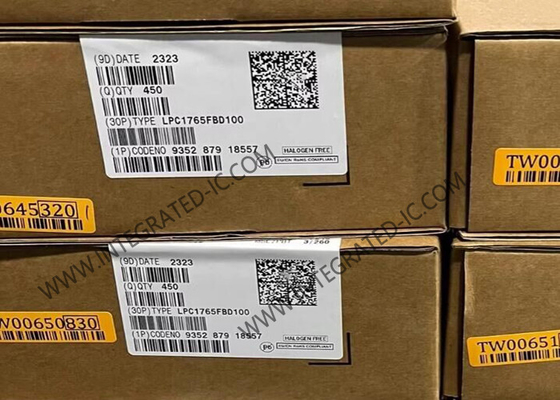

LPC1765FBD100 Mikrodensör MCU 100MHz ARM Cortex M3 Genel amaçlı MCU LQFP-100

LPC1765FBD100 Mikrodensör MCU 100MHz ARM Cortex M3 Genel amaçlı MCU LQFP-100

LPC1765FBD100'ün Ürün Tanımları
LPC1765FBD100, 100 MHz frekanslarında yüksek düzeyde entegrasyon ve düşük güç tüketimine sahip gömülü uygulamalar için bir Cortex-M3 mikrodenezgiridir.Özellikler arasında 256 kB flash belleği vardır., 64 kB veri belleği, USB Cihaz/Host/OTG, 8 kanallı DMA kontrolörü, 4 UART, 2 CAN kanalı, 3 SSP/SPI, 3 I2C, I2S, 8 kanallı 12 bitlik ADC, 10 bitlik DAC, motor kontrolü PWM,Kvadratör Kodlayıcı arayüzü, 4 genel amaçlı zamanlayıcı, 6 çıkışlı genel amaçlı PWM, ayrı pil kaynağı olan ultra düşük güçli Gerçek Zamanlı Saat ve 70 genel amaçlı I / O pinine kadar.

LPC1765FBD100'ün özellikleri

LPC1765FBD100'ün özellikleri
100 MHz'e kadar frekanslarda çalışan Arm® Cortex®-M3 işlemcisi
Arm Cortex-M3 yerleşik yerleşik vektörlü kesinti denetleyicisi (NVIC)
256 kB'ye kadar çip üzerinde flash programlama belleği
64 kB'ye kadar çip içi SRAM
Sistem içi programlama (ISP) ve uygulama içi programlama (IAP)
Sekiz kanallı Genel amaçlı DMA denetleyicisi (GPDMA)
USB 2.0 tam hızlı cihaz/ev sahibi/OTG denetleyici
Kısmi baud hızı üretimi, iç FIFO ve DMA desteği ile dört UART
CAN 2.0B iki kanallı denetleyici
Eşzamanlı, seri, tam dupleks iletişime sahip SPI denetleyici
FIFO ve çoklu protokol yeteneklerine sahip iki SSP denetleyici
Üç gelişmiş I2C otobüs arayüzü
I2S (Inter-IC Ses) arayüzü
70 Genel amaçlı I/O (GPIO) pinleri yapılandırılabilir çekme/indirme dirençleri ile
12 bit/8-ch analog/dijital dönüştürücü (ADC), 200 kHz'ye kadar dönüşüm hızı
Özel dönüşüm zamanlayıcısı ve DMA ile 10 bitlik Dijital/Analog Dönüştürücü (DAC)
Dört genel amaçlı zamanlayıcı/sayıcı
Üç fazlı motor kontrolü desteği ile tek motor kontrolü PWM
Bir dış kare kodlayıcısını izleyebilen kare kodlayıcı arayüzü
Dış sayım girişine sahip bir standart PWM/zamanlama bloğu
Ayrı bir güç alanı ve özel osilatörlü düşük güçli RTC
WatchDog Timer (WDT)
Arm Cortex-M3 sistemi, harici bir saat girişi seçeneği de dahil olmak üzere tik zamanlayıcı
Tekrarlanan kesinti zamanlayıcısı programlanabilir ve tekrarlanan zamanlanmış kesintiler sağlar
Her çevresel cihaz daha fazla enerji tasarrufu için kendi saat bölücü vardır
Mevcut araçlarla uyumluluk için standart JTAG test/debug arayüzü
Entegre PMU (Power Management Unit)
Dört düşük güç modu: Uyku, Derin uyku, Güç kısıtlama ve Derin güç kısıtlama
Tek 3.3 V güç kaynağı (2.4 V ila 3.6 V)
Kenar / seviye duyarlı olarak yapılandırılabilir dört harici kesinti girişi
Gizlenemeyen kesinti (NMI) girişi
Uyanma Kesinti Denetleyicisi (WIC)
Herhangi bir kesinti yoluyla Power-down modundan işlemci uyanışı
Kesme ve zorla sıfırlama için ayrı bir eşik ile karartma algılama
Güç-Açma Yeniden Kurulumu (POR)
1 MHz'den 25 MHz'e kadar bir çalışma aralığı olan kristal osilatör
4 MHz iç RC osilatörü %1 doğruluğa ayarlandı
Farklı güvenlik seviyeleri ile Kod Oku Koruması (CRP)
Kimlik amaçlı eşsiz cihaz seri numarası

LPC1765FBD100'ün uygulamalar
Otomotiv
Otomotiv Gelişmiş Dış Işıklandırma
Isıtma Havalandırma ve Klima (HVAC)
Motosiklet Motor Kontrol Birimi (ECU) ve Küçük Motor Kontrol Birimi
Tüketiciler
Klima (AC)
İşitme cihazları
Ana Ev Aygıtları
Robotik Aygıt
Küçük ve Orta Ölçekli Aygıtlar
Sanayi
3 fazlı AC indüksiyon motoru
Otomatik Araç Kimliği
Otomotiv gaz sayacı
Elektrik sayacı
Sıcaklık ölçer
Ana Kontrol Paneli
Hareket Kontrolü ve Robotik
Motor Sürücüler
Kalıcı mıknatıslı senkron motor (PMSM)
Güç Şebekesi Değiştiricisi
Akıllı Aydınlatma
Akıllı Güç Soketi
Akıllı Saat ve Bilezik
Ulaşım Biletleri
Su sayacı
