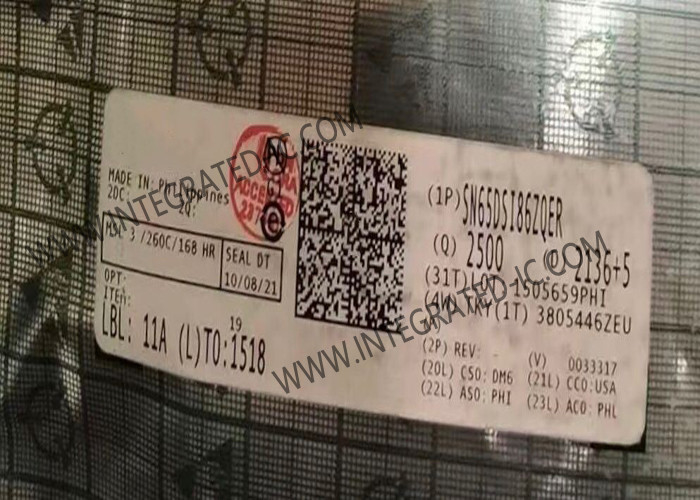

SN65DSI86ZQER Entegre Devre Çipleri Çift Kanallı DSI'ye Dahili EkranPort Köprüsü

SN65DSI86ZQER Entegre Devre Çipleri Çift Kanallı DSI'ye Dahili EkranPort Köprüsü

SN65DSI86ZQER Ürün Tanımı
SN65DSI86ZQER DSI'den yerleşik DisplayPort (eDP) köprüsüne iki kanalı MIPI D-PHY alıcı ön uç yapılandırması vardır.Bir şerit başına 5 Gbps ve 12 Gbps'lik maksimum giriş bant genişliğiKöprü, MIPI DSI 18-bpp RGB666 ve 24-bpp RGB888 paketlerini çözer ve biçimlendirilmiş video veri akışını 1.62 Gbps, 2.16 Gbps, 2.43 Gbps, 2.7 Gbps3,24 Gbps, 4,32 Gbps veya 5,4 Gbps.
SN65DSI86ZQER, WQXGA için saniyede 60 kare, 4K ve gerçek HD (1920 x 1080) çözünürlüklerinde 24 bpp'ye kadar eşdeğer 120 fps'de 3 boyutlu grafikler için uygundur.DSI ve DisplayPort arayüzleri arasındaki veri akışı uyuşmazlığını karşılamak için kısmi satır tamponlaması uygulanır.

SN65DSI86ZQER'in özellikleri

SN65DSI86ZQER'in özellikleri
Embedded DisplayPortTM (eDPTM) 1.4 uyumlu, 1, 2, veya 4 şerit 1,62 Gbps (RBR), 2,16 Gbps, 2,43 Gbps, 2,7 Gbps (HBR), 3,24 Gbps, 4,32 Gbps veya 5,4 Gbps (HBR2) hızlarında destekler.
MIPI® D-PHY sürümü 1.1 fiziksel katman ön uç ve ekran seri arayüzü (DSI) sürümü 1 uyguluyor.02.00
Kanal başına bir, iki, üç veya dört D-PHY veri şeridi için yapılandırılabilir çift kanallı DSI alıcısı, şerit başına 1,5 Gbps'ye kadar çalışır
RGB666 ve RGB888 biçimleriyle 18 bpp ve 24 bpp DSI video paketlerini destekler
60 fps 4K 4096 × 2304 çözünürlüğü için 18bpp renkte ve WUXGA 1920 × 1200 çözünürlüğü için 60 fps'de 3 boyutlu grafikler için uygundur (120 fps eşdeğeri)
Tek kanal veya çift kanal DSI yapılandırması için yapılandırılabilir MIPI ön uç
Çift kanallı DSI tuhaf, çift ve sol, sağ işletim modlarını destekler
1.2-V ana VCC güç kaynağı ve dijital I/O için 1.8-V güç kaynağı
Düşük güç özellikleri arasında panel yenilenmesi ve MIPI ultra düşük güç durumu (ULPS) desteği bulunur
DisplayPort şeridi kutupluğu ve atama yapılandırılabilir.
Dış referans saati (REFCLK) aracılığıyla 12 MHz, 19.2 MHz, 26 MHz, 27 MHz ve 38.4 MHz frekanslarını destekler
ESD değerlendirme ±4 kV (HBM)
64 ball 5 mm x 5 mm nFBGA (ZXH)
I2C yapılandırılabilir
Sıcaklık aralığı: 40°C'den +85°C'ye kadar

SN65DSI86ZQER'in Uygulamalar
Bilgisayar ve dizüstü bilgisayarlar
Tabletler
Perakende Otomasyon ve Ödeme
Test ve ölçüm
Fabrika Otomasyon ve Kontrolü
