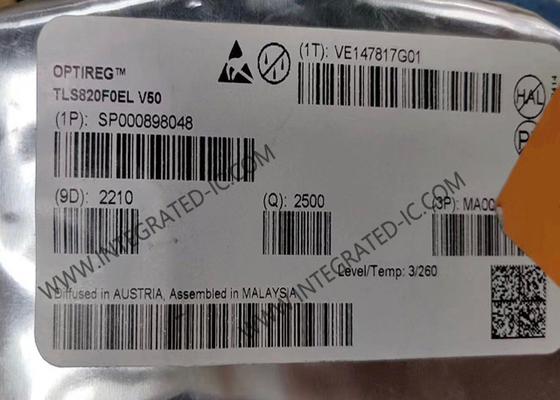

TLS820F0EL Entegre Döngü Çipleri Yüksek Performanslı Düşük Düşme Doğrusal Voltaj Düzenleyicisi 5V Gücü için

TLS820F0EL Entegre Döngü Çipleri Yüksek Performanslı Düşük Düşme Doğrusal Voltaj Düzenleyicisi 5V Gücü için

TLS820F0EL'in Ürün Tanımı
TLS820F0EL, PG-SSOP-14 paketinde 5 V kaynağı için yüksek performanslı çok düşük düşme doğrusal voltaj düzenleyicisidir.

3 V'den 40 V'ye kadar giriş voltaj aralığı ve sadece 40 μA'lık çok düşük dinlenme,Bu düzenleyiciler otomobil veya bataryaya kalıcı olarak bağlı diğer herhangi bir güç sistemleri için mükemmel bir şekilde uygundur.TLS820F0 V50 % 2 çıkış voltaj doğruluğu ve 200 mA'ya kadar maksimum çıkış akımı sağlar.

Yeni döngü konsepti, hızlı düzenlemeyi ve çok iyi istikrarı birleştirirken, çıkışta sadece 1 μF'lik küçük bir seramik kondansatör gerektirir.100 mA'nın altındaki akımlarda, cihazın sadece 70 mV'lik çok düşük bir tipik düşme voltajı olacaktır.Çalışma aralığı sadece 3 V giriş voltajında başlar (uzaylanmış çalışma aralığı).Bu, TLS820F0 V50'yi, karıştırma koşulunda çalışması gereken otomotiv sistemlerini beslemeye de uygun kılar.

Çıktı voltajı, Alt Voltaj Reset, Güçlendirme'de Geciktirilmiş Reset ve ayarlanabilir alt Reset Sınırı dahil olmak üzere Reset özelliği ile denetlenir.Mikro denetleyicinin çalışmasını izlemek için esnek zamanlamaları olan bir Watchdog devre entegre edilmiştir.Çıkış akımı sınırlaması ve aşırı sıcaklık kapatması, cihazı anında hasar görmemesi için uygulanır.

TLS820F0EL'in özellikleri

TLS820F0EL'in özellikleri
Geniş giriş voltaj aralığı 3.0 V'den 40 V'ye kadar
Sabit çıkış voltajı 5 V
Çıkış Akımı 200 mA'ya kadar kapasite
Çıktı Voltajı Doğruluk ≤ ± 2 %
Ultra Düşük Akım Tüketimi tip. 40 μA
Çok Düşük Çıkış Voltajı tip. 70 mV @ 100 mA
1 μF Seramik Çıkış Kondensatörü ile istikrarlı
2 Programlanabilir Gecikme Zamanı ile Yükleme' de Gecikmeli Yeniden Başlatma 8.5 ms/ 16.5 ms
Düzenlenebilir sıfırlama eşiği 2,50 V'ye kadar
Esnek zamanlama ve akım bağımlı devre dışı bırakma:
16 ms / 32 ms / 48 ms / 96 ms, IQ > 5.5 mA' da aktive edilir)
Etkinleştir, Alt Voltaj Yeniden Başlat, Aşırı Sıcaklık Kapama
Çıktı Akımı Sınırı
Geniş sıcaklık aralığı
Yeşil Ürün (RoHS uyumlu)
AEC Sınıfı
PG-SSOP-14

TLS820F0EL uygulamaları
Otomotiv genel ECU'ları
SBC veya DCDC kullanılmadığı küçük ECU'lar
İkincil tedarik ECU (örneğin CAN için)
Tablo, kümesi, iklim kontrolü, yakıt pompası, ADAS
Otomobil 48 V batarya yönetim sistemi (BMS)
Otomobil pil yönetim sistemi (BMS)
Otomotiv yüksek gerilimli batarya yönetim sistemi (BMS)
Otomotiv birincil güç dağıtım ünitesi
