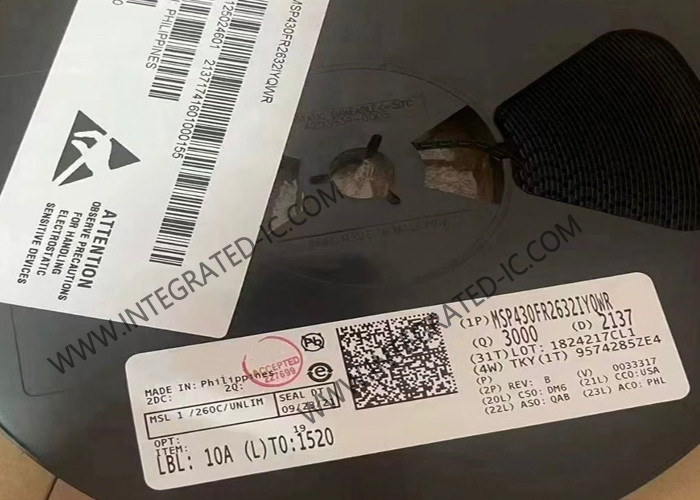

MSP430FR2632IYQWR Mikro denetleyici MCU 16-Bit 16MHz Kapasitif Dokunma MCU 24-UFBGA

MSP430FR2632IYQWR Mikro denetleyici MCU 16-Bit 16MHz Kapasitif Dokunma MCU 24-UFBGA

MSP430FR2632IYQWR ürün tanımı
MSP430FR2632IYQWR, düğmeler, kaydırıcılar, tekerlekler ve yakınlık uygulamaları için CapTIvate TM dokunma teknolojisine sahip kapasitif dokunma algılama için ultra düşük güç MSP430 TM mikro denetleyicileridir.CapTIvate teknolojisine sahip MSP430 MCU, en düşük güçte yüksek güvenilirlik ve gürültü bağışıklığı ile piyasadaki en entegre ve özerk kapasitif dokunma çözümü sağlarKapasitif dokunma teknolojisi, maksimum esneklik için aynı tasarımdaki eşzamanlı kendi kapasitans ve karşılıklı kapasitans elektrotlarını destekler.MSP430FR2632IYQWR MCU'ları, CapTIvate teknolojisi ile kalın camdan geçer., plastik kabuklar, metal ve ahşap ıslak, yağlı ve kirli ortamlar dahil olmak üzere sert ortamlarda çalışmak için.

MSP430FR2632IYQWR ürün özellikleri

MSP430FR2632IYQWR'ın özelliği
CapTIvateTM teknolojisi ¢ kapasitif dokunuş
Performans
Dört eşzamanlı tarama ile hızlı elektrot taraması
1024 noktaya kadar yüksek çözünürlüklü kaydırıcılar için destek
Yakınlık algılama
Güvenilir
Elektrik hattına, RF'ye ve diğer çevresel gürültüye karşı daha fazla bağışıklık
Dahili yayılmış spektrum, otomatik ayarlama, gürültü filtreleme ve debouncing algoritmaları
IEC‐61000-4-6, IEC‐61000-4-4,ve IEC‐61000-4-2 uyumluluğu
Elektriksel tasarımları basitleştirmek için RF emisyonlarının azaltılması
Metal dokunuş ve su reddetme tasarımları için destek
Esneklik
En fazla 16 kendi kapasitanslı ve 64 karşılıklı kapasitanslı elektrot
Aynı tasarımdaki kendi kendine ve karşılıklı kapasitatif elektrotlar karıştırılıp eşleştirilmelidir.
Çok dokunma işlevselliğini destekler
Geniş kapasitans algılama aralığı, 0 ila 300 pF arasında geniş elektrot aralığı
Düşük güç
Dört sensörlü <5 μA uyanık dokunma
Uyanık dokunma durum makinesi, CPU uyurken elektrot taramasına izin verir
Çevre telafi, filtreleme ve eşik algılama için donanım hızlandırması
Kullanım kolaylığı
CapTIvate Tasarım Merkezi PC GUI, mühendislerin kod yazmak zorunda kalmadan gerçek zamanlı olarak kapasitif düğmeleri tasarlamalarına ve ayarlamalarına izin verir
ROM'daki CapTIvate yazılım kütüphanesi, müşteri uygulaması için bol miktarda FRAM sağlar
Gömülü mikrodenezgâh
16 bitlik RISC mimarisi
Saat 16 MHz'e kadar frekansları destekler
Geniş güç kaynağı voltaj aralığı 3.6 V'den 1.8 V'ye kadar (asgari güç kaynağı voltajı SVS seviyeleri ile sınırlıdır, SVS özelliklerine bakın)
Optimize ultra düşük güç modları
Aktif mod: 126 μA/MHz (tipik)
Bekleme: 4 sensörle <5 μA
LPM3.5 gerçek zamanlı saat sayıcısı (RTC) 32768-Hz kristali ile: 730 nA (tipik)
Kapatma (LPM4.5): 16 nA (tipik)
Yüksek performanslı analog
8 kanallı 10 bitlik analog-dijital dönüştürücü (ADC)
İç 1,5 V referans
Örnek al ve tut 200 ksp
Geliştirilmiş seri iletişim
İki gelişmiş evrensel seri iletişim arayüzü (eUSCI_A) UART, IrDA ve SPI'yi destekliyor
Bir eUSCI (eUSCI_B) SPI ve I2C'yi destekliyor
Akıllı dijital çevresel cihazlar
Dört 16 bitlik zamanlayıcı
Her biri üç yakalama/ karşılaştırma kayıtlı iki zamanlayıcı (Timer_A3)
Her biri iki yakalama/karşılaştırma kayıtlı iki zamanlayıcı (Timer_A2)
CapTIvate teknolojisi ile ilişkili 16 bitlik bir zamanlayıcı
Sadece 16 bitlik bir RTC
16 bitlik döngüsel redundansi kontrolü (CRC)
Düşük güçlü ferroelektrik RAM (FRAM)
15.5KB'ye kadar uçucu olmayan bellek
Dahili hata düzeltme kodu (ECC)
Yapılandırılabilir yazma koruması
Programın, sabitlerin ve depolamanın birleşik belleği
1015 yazma döngüsü dayanıklılığı
Radyasyona dayanıklı ve manyetik olmayan
Yüksek FRAM-SRAM oranı, 4'e kadar:1
Saat sistemi (CS)
Çip içi 32 kHz RC osilatörü (REFO)
Çip içi, frekans kilitli döngüsü (FLL) ile dijital olarak kontrol edilen 16-MHz osilatör (DCO)
Oda sıcaklığında çip üzerindeki referansla ± 1% doğruluk
Çip içi çok düşük frekanslı 10 kHz osilatör (VLO)
Çip içi yüksek frekanslı modülasyon osilatörü (MODOSC)
Dış 32 kHz kristal osilatör (LFXT)
Programlanabilir MCLK preskalası 1 ila 128
Programlanabilir preskalar 1, 2, 4 veya 8 ile MCLK'dan türetilen SMCLK
Genel giriş/çıkış ve pin işlevselliği
TSSOP-32 paketinde toplam 19 giriş/çıkış
16 kesme pikli (P1 ve P2) MCU'yu düşük güç modlarından uyandırabilir

Depoda bulunan diğer elektronik bileşenler

Sık Sorulan Sorular

S: Ürünleriniz orijinal mi?
A: Evet, tüm ürünler orijinal, yeni orijinal ithalat bizim amacımızdır.
S: Hangi sertifikalarınız var?
Cevap: ISO 9001: 2015 sertifikalı bir şirket ve ERAI üyesiyiz.
S: Küçük miktarlı siparişi veya örneği destekleyebilir misiniz? Örnek ücretsizdir mi?
A: Evet, örnek sipariş ve küçük sipariş destekleriz. Örnek maliyeti sipariş veya projeye göre farklıdır.
S: Siparişimi nasıl göndereceğim?
A: DHL,Fedex,UPS,TNT,EMS gibi nakliye için ekspres kullanırız. Ayrıca önerdiğiniz nakliyecisini de kullanabiliriz.Ürünler iyi ambalaj olacak ve güvenliğini sağlamak ve biz sipariş ürün hasarı için sorumludur.
S: Peki ya teslim süresi?
A: 5 iş günü içinde stok parçalarını gönderebiliriz. Eğer stok yoksa, sipariş miktarınıza göre sizin için teslim sürenizi onaylayacağız.
