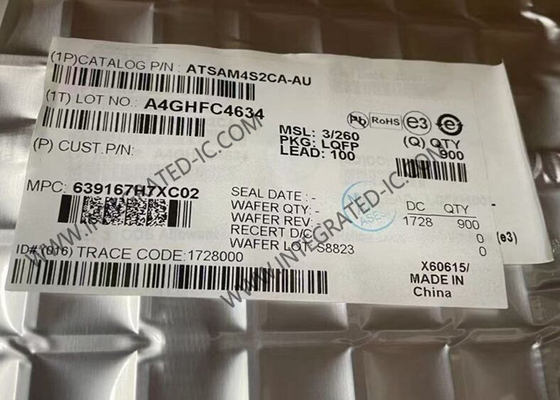

ATSAM4S2CA-AU Mikro denetleyici MCU 32 bitlik tek çekirdekli 120MHz ARM Cortex-M4 Mikro denetleyici

ATSAM4S2CA-AU Mikro denetleyici MCU 32 bitlik tek çekirdekli 120MHz ARM Cortex-M4 Mikro denetleyici

ATSAM4S2CA-AU'nun Ürün Tanımı
ATSAM4S2CA-AU, yüksek performanslı 32 bitlik ARM® Cortex® M4 RISC işlemcisine dayalı Flash mikro denetleyicileridir.İsteğe bağlı çift banka uygulaması ve önbellek belleği, ve 160 Kbyte'ye kadar SRAM.

ATSAM4S2CA-AU'nun özellikleri

ATSAM4S2CA-AU'nun özelliği
120 MHz'e kadar çalışan ARM Cortex-M4
Hafıza Koruma Birimi (MPU)
DSP talimatları, Thumb®-2 talimat seti
128 Kbyte gömülü Flash, ECC, Güvenlik Bit ve Kilit Bitleri
64 Kbyte gömülü SRAM
16 Kbyte'lik ROM, gömülü önyükleyici rutinleri (UART, USB) ve IAP rutinleri ile
8 bitlik statik bellek denetleyicisi (SMC): SRAM, PSRAM, NOR ve NAND Flash desteği
Dış Otobüs Arayüzü - 8 bit veri, 4 çip seçimi, 24 bit adres
Tek fonksiyonlu çalıştırma için yerleşik bir voltaj düzenleyicisi
Güçle yeniden ayarlama (POR), kahverengi çıkış dedektörü (BOD) ve güvenli operasyon için çift gözcü
Kuvars veya seramik rezonator osilatörleri: saat arıza tespiti ile 3 ila 20 MHz ve RTT veya sistem saati için 32.768 kHz
Gregorian ve Pers Takvimi Modu ile RTC, Yedekleme modunda Dalga biçimi üretimi
RTC sayaç kalibrasyon devreleri, 32.768 kHz kristal frekansında yanlışlığı telafi eder
Sürekli düşük güç modundaki aygıt saati olarak yavaş saatli iç RC osilatörü
Cihazın başlatılması için 4 MHz varsayılan frekansı olan yüksek hassasiyetli 8/12 MHz fabrika düzenli iç RC osilatörü, frekans ayarlaması için uygulama içi düzenleme erişimi
Cihaz Saati ve USB için 240 MHz'e kadar iki PLL
Sıcaklık sensörü
İki girişte düşük güçle yapay hata tespiti, genel amaçlı yedek kayıtların (GPBR) hemen temizlenmesiyle yapay hata karşıtı
22 Periferik DMA denetleyicileri
Uyku, Bekleme ve Yedekleme modları; Yedekleme modunda 1 μA'ya kadar tüketim
100 kurşunlu LQFP, 14 x 14 mm, 0,5 mm mesafe
100 kurşunlu TFBGA, 9 x 9 mm, sıçrama 0,8 mm
100 kurşunlu VFBGA, 7 x 7 mm, sıçrama 0,65 mm
Revizyon A - Endüstriyel (-40° C'den +85° C'ye), Revizyon B -(-40° C'den +105° C'ye)
USB 2.0 Cihaz: 12 Mbps, 2668 bayt FIFO, en fazla 8 iki yönlü uç noktası, çip içi alıcı
ISO7816, IrDA®, RS-485, SPI, Manchester ve Modem Modu ile en fazla iki USART
İki tane 2 tel UART
En fazla iki 2 kablolu arayüz modülü (I2C uyumlu), bir SPI, bir Seri Senkron Denetleyicisi (I2S), bir yüksek hızlı multimedya kartı arayüzü (SDIO/SD Kart/MMC)
Yakalanma, dalga biçimi, karşılaştırma ve PWM modu, Kvadratür dekoder mantığı ve adımlı motor için 2 bit Gri yukarı/aşağı sayacı ile iki 3 kanallı 16 bitlik Zamanlayıcı sayaç
4 kanallı 16 bit PWM, motor kontrolü için tamamlayıcı çıkış, hata girişi, 12 bit ölü zaman jeneratörü sayacı
Takvim, alarm ve 32 kHz kesim özellikleri ile 32 bit Gerçek zamanlı zamanlayıcı ve RTC
256-bit Genel Amaçlı Yedekleme Kayıtları (GPBR)
Çip dışı/çip içi belleklerin veri bütünlüğü kontrolü için 32 bitlik Cyclic Redundancy Check Calculation Unit (CRCCU)
79 Dış kesinti yeteneğine sahip I/O hatları (çep veya seviye duyarlılığı), defunksiyon, arıza filtreleme ve seri direncinin sonlandırılması
Üç 32 bit paralel giriş/çıkış denetleyicisi, Periferik DMA destekli paralel yakalama modu
Farklı giriş modu ve programlanabilir kazanç aşaması ve otomatik kalibrasyonlu 16 kanal, 1Msps ADC
Bir 2 kanallı 12 bit 1Msps DAC
Esnek giriş seçimi, seçilebilir giriş histerezi ile bir Analog karşılaştırıcı
Serial Wire/JTAG Debug Port ((SWJ-DP)
Çekirdek çalıştırıldığında, durdurulduğunda veya sıfırlanırken Cortex-M4 kayıt bankası da dahil olmak üzere sistemdeki tüm belleklere ve kayıtlara erişim hatasını düzeltin.
Serial Wire Debug Port (SW-DP) ve Serial Wire JTAG Debug Port (SWJ-DP) hata ayıklama erişimi.
Flash Patch and Breakpoint (FPB), kırılma noktalarını ve kod yamalarını uygulamak için birim.
Veri Gözleme Noktası ve İzleme (DWT) birimi, gözleme noktası, veri izleme ve sistem profilini uygulamak için.
Baskı tarzı hata ayıklama desteği için enstrümanlama izleme makrosel (ITM).
IEEE1149.1 JTAG Tüm dijital pinlerin sınırı taraması.
ASF-Atmel Yazılım Çerçevesi SAM yazılım geliştirme çerçevesi
Atmel Studio IDE'ye grafik kullanıcı arabirimi ile entegre veya GCC, IAR derleyicileri için bağımsız olarak kullanılabilir.
DMA desteği, kesinti yöneticileri Sürücü desteği
USB, TCP/IP, Wi-Fi ve Bluetooth, Çok sayıda USB sınıfı, DHCP ve Wi-Fi şifreleme yığınları
RTOS entegrasyonu, FreeRTOS temel bir bileşen
