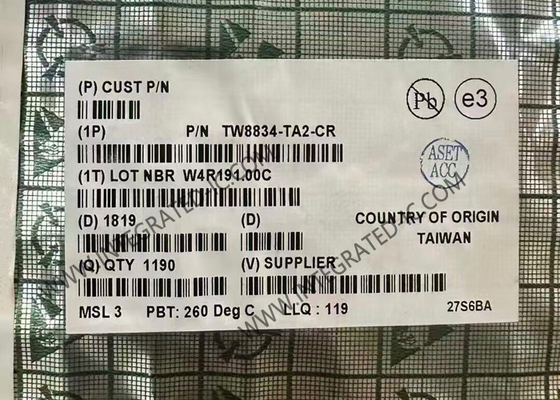

TW8834-TA2-CR Entegre Devre Çipleri LCD Video İşlemcisi TQFP100 Ekran İşlemcileri

TW8834-TA2-CR Entegre Devre Çip LCD Video İşlemcisi TQFP100 Ekran İşlemcileri

TW8834-TA2-CR Ürün Özetleri

TW8834-TA2-CR, Dahili Dekoder, LVDS ve TTL Girişleri, BT.656 Çıktısı ve LVDS Panel Arayüzü ile LCD Video İşlemcisi

TW8834-TA2-CR, çok amaçlı bir LCD ekran sistemi oluşturmak için gerekli olan birçok anahtar özelliği tek bir pakette içeren son derece entegre bir LCD video işlemcisidir.

TW8834-TA2-CR, hem tek uçlu hem de diferansiyel CVBS sinyalleri, LVDS ve TTL dijital giriş arayüzünü destekleyen yüksek kaliteli bir 2D NTSC/PAL/SECAM video dekodörü içerir.Yüksek kaliteli tarayıcı ve bağlantı kesici, Font OSD motoru ve LVDS, TTL veya TCON çıkış paneli arayüzleri.

TW8834-TA2-CR, 1080p'ye kadar giriş çözünürlüklerini destekleyebilir ve 1366 x 768'e kadar çözünürlükte LCD panelleri çalıştırabilir.

TW8834-TA2-CR'nin özellikleri

TW8834-TA2-CR'nin özellikleri

Analog Video Çözücü
- NTSC (M, 4.43) ve PAL (B, D, G, H, I, M, N, N kombinasyonu), PAL (60), otomatik biçim algısı ile SECAM
- 10 bitlik ADC ve analog sıkıştırma devresi
- CVBS kanalı için tamamen programlanabilir statik kazanç veya otomatik kazanç kontrolü
- Programlanabilir beyaz zirve kontrolü CVBS kanalı için
- Hem NTSC hem de PAL girişleri için yüksek kaliteli uyarlanabilir 2D tarama filtresi
- Renk faz hatası düzeltmesi için PAL gecikme hattı
- 2D dinamik zirve / CTI ile görüntü geliştirme
- Doğru renk kodlaması için dijital alt taşıyıcı PLL
- Programlanabilir ton, parlaklık, doygunluk, kontrast, keskinlik
- Seçilebilir diferansiyel veya tek uçlu CVBS girişi
- Dijital yatay PLL ve gelişmiş senkronizasyon işleme VCR için - oynatma ve zayıf sinyal performansı
- Yüksek kaliteli yatay ve dikey filtreli aşağı ölçeklendirme keyfi ölçeklendirme oranı ile
- 3CH diferansiyel veya 6CH tek uçlu CVBS girişine kadar
Dijital Giriş Destek
- H/VSYNC ile BT.656 ve 601 video biçimlerini destekler
- 1080p çözünürlüğüne kadar RGB 24 bit girişi destekler
- Tek kanal LVDS (açık LDI) 720p çözünürlüğüne kadar giriş
- Dahili programlanabilir zamanlama kontrolörü
- 3, 4, 6 veya 8 bit pixel başına 16,8 milyon renke kadar destekler.
- WXGA (1366 x 768) çözünürlüğüne, 85MHz'ye kadar dijital panelleri (TTL) veya tek kanal LVDS panelleri destekler
BT1 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim BT2 İletim
- Bağımsız ITU-R 656 uyumlu YCbCr4:22) Çıktı biçimi
- ITU-R 656 çıkışı dekoder, LVDS, DRGB ve post ölçeklendirme yolundan üretilir
- 3.3V ile maksimum 148.5MHz, 1.8V ile 74MHz
Çeşitli
- 1.2 Mbps'e kadar Hızlı Modu Artı I2C arayüzünü destekliyor
- 3 PWM çıkışına kadar
- GPIO'lar
- 1.8V iç işletim
- 1.8V DTV giriş desteği
- 1.8V/3.3V BT.656 çıkış desteği
- Donanım susturma düğmesi
- Tek 27MHz kristal.
- 100 pin TQFP.

TW8834-TA2-CR'nin uygulamalar
Otomobil Ekran Sistemleri
