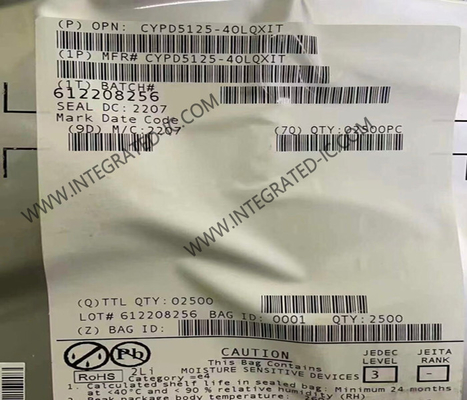

CYPD5125-40LQXIT Entegre Devre Çip Yüksek Hızlı USB Tip-C Port Denetleyicisi

CYPD5125-40LQXIT Entegre Devre Çipi Yüksek Hızlı USB Type-C Port Kontrolcüsü

CYPD5125-40LQXIT Ürün Açıklaması
CYPD5125-40LQXIT EZ-PD™ CCG5, en son USB Type-C ve PD standartlarına uyan çift USB Type-C kontrolcüsüdür. CYPD5125-40LQXIT EZ-PD CCG5, PC'ler, dizüstü bilgisayarlar ve yuvalar için eksiksiz bir çift USB Type-C ve USB Güç Dağıtımı port kontrol çözümü sunar. Ayrıca çift rol ve aşağı yönlü port uygulamalarında da kullanılabilir.

CYPD5125-40LQXIT Özellikleri

CYPD5125-40LQXIT'in Özellikleri
Type-C ve USB-PD Desteği
Entegre USB Güç Dağıtımı (USB-PD) 3.0 desteği
İki entegre USB-PD Type-C portu
Her iki Type-C portunda entegre UFP (RD) ve DFP (RP) için akım kaynakları
DRP (Güç Kaynağı/Sink) uygulamaları için entegre ölü pil sonlandırması
EMCA kablolarına güç sağlamak için entegre VCONN FET'leri
Entegre hızlı rol değişimi ve genişletilmiş veri mesajlaşması
21.5 V'a kadar çalışan entegre yüksek voltajlı LDO
Entegre 2x USB Analog Mux
Entegre 2x SBU Analog Mux
Entegre 2x USB Şarj Cihazı algılama blokları – BC v1.2, Apple Şarjı (yalnızca kaynak)
VBUS'ta entegre aşırı gerilim koruması (OVP) ve aşırı akım koruması (OCP)
VCONN'da entegre OCP koruması
Type-C konektöründeki VBUS pinine kazara kısa devrelere karşı koruma sağlamak için CC ve SBU pinlerinde entegre yüksek voltaj koruması
Yüksek taraflı akım algılamayı destekleyen entegre akım algılama amplifikatörü
Type-C Portlarında harici VBUS PFET kontrolü için entegre kapı sürücüleri
Yüksek voltaj toleranslı PFET kontrollü GPIO'ları destekler
32-bit MCU Alt Sistemi
48-MHz Arm Cortex-M0 CPU
128-KB Flash
12-KB SRAM
Entegre Dijital Bloklar
USB-PD protokolü tarafından gerekli olan yanıt sürelerini karşılamak için ikiye kadar entegre zamanlayıcı ve sayaç
Yeniden yapılandırılabilir I2C, SPI veya UART işlevselliğine sahip dört çalışma zamanı seri iletişim bloğu (SCB)
Saatler ve Osilatörler
Harici bir saat gereksinimini ortadan kaldıran entegre osilatör
Düşük Güçte Çalışma
2.75 V - 21.5 V çalışma
CC, D± ve SBU Pinlerinde Sistem Seviyesinde ESD
IEC61000-4-2 seviye 4C'ye göre ± 8-kV Temas Deşarjı ve ±15-kV Hava Boşluğu Deşarjı
Çalışırken Değiştirilebilir G/Ç'ler
Port 1 I2C pinleri ve CC1, CC2 pinleri çalışırken değiştirilebilir

CYPD5125-40LQXIT'in Uygulamaları
PC'ler, Dizüstü Bilgisayarlar ve Yuvalar
Thunderbolt ana bilgisayarları ve cihazları
