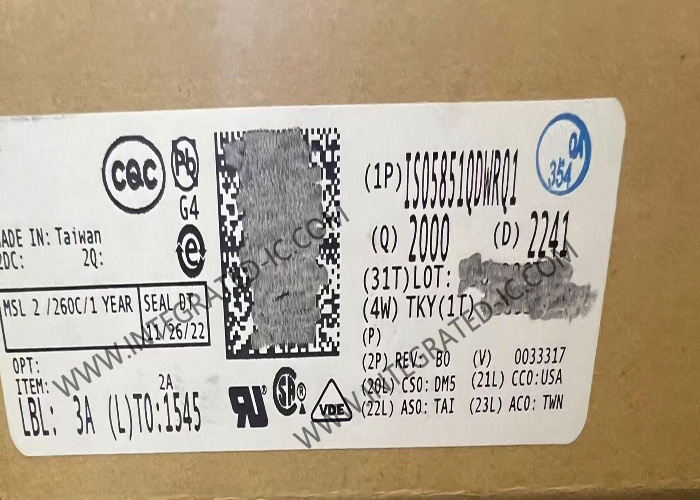

ISO5851QDWRQ1 Entegre Devre Çipi Otomotiv 5.7kVrms Tek Kanallı İzoleli Kapı Sürücüsü

ISO5851QDWRQ1 Entegre Devre Çipi Otomotiv 5.7kVrms Tek Kanallı İzole Kapı Sürücüsü

ISO5851QDWRQ1 Ürün Açıklaması
ISO5851QDWRQ1, 2.5-A kaynak ve 5-A akım çeken IGBT'ler ve MOSFET'ler için 5.7-kVRMS, güçlendirilmiş izole kapı sürücüsüdür. Giriş tarafı tek bir 3-V ila 5.5-V beslemeden çalışır. Çıkış tarafı, minimum 15 V'tan maksimum 30 V'a kadar bir besleme aralığına izin verir. Kapı sürücüsünün çıkış durumunu kontrol etmek için iki tamamlayıcı CMOS girişi kullanılır. 76 ns'lik kısa yayılma süresi, çıkış aşamasının doğru kontrolünü sağlar.

ISO5851QDWRQ1 Özellikleri

ISO5851QDWRQ1'in Özelliği
Otomotiv Uygulamaları için Uygun
Aşağıdaki Sonuçlarla AEC-Q100 Uygunluğu:
Cihaz Sıcaklık Sınıfı 1: –40°C ila +125°C Ortam Çalışma Sıcaklığı Aralığı
Cihaz HBM Sınıflandırma Seviyesi 3A
Cihaz CDM Sınıflandırma Seviyesi C6
VCM = 1500 V'ta 100-kV/μs Minimum Ortak Mod Geçici Bağışıklık (CMTI)
2.5-A Tepe Kaynak ve 5-A Tepe Akım Çekme Akımları
Kısa Yayılma Gecikmesi: 76 ns (Tipik),
110 ns (Maks)
2-A Aktif Miller Kelepçesi
Çıkış Kısa Devre Kelepçesi
Doyumsuzluk Tespiti üzerine Hata Alarmı FLT'de Sinyal Verilir ve RST ile Sıfırlanır
Hazır (RDY) Pin Göstergesi ile Giriş ve Çıkış Düşük Gerilim Kilidi (UVLO)
Düşük Besleme veya Yüzer Girişlerle Aktif Çıkış Aşağı Çekme ve Varsayılan Düşük Çıkışlar
3-V ila 5.5-V Giriş Besleme Gerilimi
15-V ila 30-V Çıkış Sürücü Besleme Gerilimi
CMOS Uyumlu Girişler
20 ns'den Kısa Giriş Darbelerini ve Gürültü Geçişlerini Reddediyor
İzolasyon Dalgalanma Dayanım Gerilimi 12800-VPK
Güvenlikle İlgili Sertifikalar:
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 başına 8000-VPK VIOTM ve 2121-VPK VIORM Güçlendirilmiş İzolasyon
UL 1577 başına 1 Dakika için 5700-VRMS İzolasyon
CSA Bileşen Kabul Bildirimi 5A, IEC 60950–1 ve IEC 60601–1 Son Ekipman Standartları
EN 61010-1 ve EN 60950-1 başına TUV Sertifikası
GB4943.1-2011 CQC Sertifikası
Tüm Sertifikalar Tamamlandı

ISO5851QDWRQ1'in Uygulamaları
Aşağıdakilerde İzole IGBT ve MOSFET Sürücüleri:
– HEV ve EV Güç Modülleri
– Endüstriyel Motor Kontrol Sürücüleri
– Endüstriyel Güç Kaynakları
– Güneş Enerjisi İnvertörleri
– Endüksiyon Isıtma
