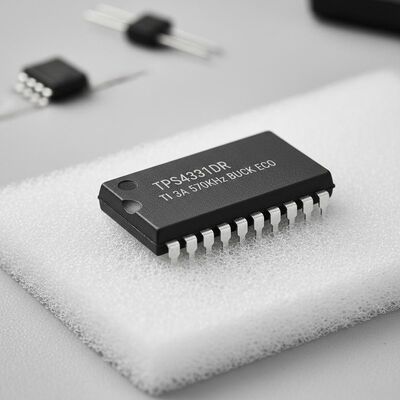

TPS54331DR Entegre Devre Çip 3A 570kHz Ekomodlu Step Down DC-DC Dönüştürücü
TPS54331DR cihazı, düşük R'yi entegre eden 28 V, 3 A eşzamanlı olmayan bir buck dönüştürücüdür.DS ((on))Yüksek taraflı MOSFET. Hafif yüklerde verimliliği artırmak için, nabız atlama Eco-mode özelliği otomatik olarak etkinleştirilir.1-μA kapanma besleme akımı, cihazın pil ile çalışan uygulamalarda kullanılmasını sağlar..
Teknik özellikler
| Parametreler | Değer |
|---|
| Topoloji | Buck. |
| Çıkış Voltajı | Düzenlenebilir |
| Çıktı Akımı | 3 A |
| Çıktı sayısı | 1 Çıktı |
| Giriş Voltajı - Min | 3.5 V |
| Girdi Voltajı - Max | 28 V |
| Sessiz Akıntı | 1 μA |
| Değişim Frekansı | 570 kHz |
| Asgari çalışma sıcaklığı | -40 °C |
| Maksimum çalışma sıcaklığı | +150 °C |
| Giriş Voltajı | 3.5 V'den 28 V'ye kadar |
| Çalışma akımı | 110 μA |
| Birim ağırlığı | 72.600 mg |
Temel Özellikler
3.5 ila 28 V giriş voltaj aralığı
Düzenlenebilir çıkış voltajı 0,8 V'ye kadar
Entegre 80 mΩ yüksek taraflı MOSFET, 3-A'ya kadar sürekli çıkış akımını destekler
Nabız atlama Eco-mode ile hafif yüklerde yüksek verimlilik
Sabit 570 kHz anahtarlama frekansı
Tipik 1-μA kapanma sessiz akım
Düzenlenebilir yavaş başlangıç sınırları, girme akımları
Programlanabilir UVLO eşiği
Aşırı voltaj geçici koruma
Döngüden döngüye akım sınırı, frekans geri dönüşü ve termal kapanma koruması
Kullanımı kolay SOIC8 paketi veya termal olarak geliştirilmiş SOIC8 PowerPADTM entegre devre paketi olarak mevcuttur.
WEBENCH® Power Designer ile TPS54331 kullanarak özel tasarımlar oluşturun
Tipik Uygulamalar
- Set-top kutuları, CPE ekipmanları, LCD ekranları, çevresel cihazlar ve pil şarj cihazları gibi tüketici uygulamaları
- Endüstriyel ve otomobil ses fonksiyonları
- 5V, 12V ve 24V dağıtılmış güç sistemleri
