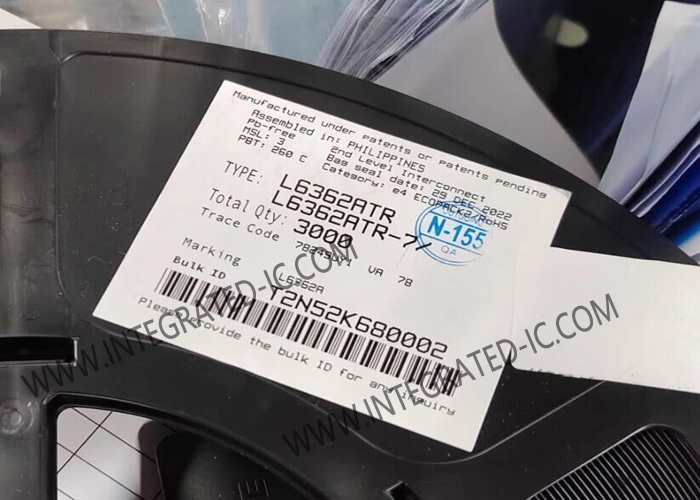

L6362ATR Entegre Devre Çip IO-Bağlantı İletişim Alıcı Cihaz IC VFDFPN12

L6362ATR, COM1 (4.8 kbaud), COM2 (38.4 kbaud) ve COM3 (230.4 kbaud) modlarını destekleyen PHY2 (3 telli bağlantı) uyumlu bir IO-Link ve SIO modu alıcı-verici cihazıdır. Çıkış kademesi yüksek taraf, düşük taraf veya itme-çekme olarak yapılandırılabilir ve dirençli, kapasitif ve endüktif yükleri sürebilir.

L6362ATR, endüstriyel 24 V ortamında bir sensör çipine bağlanabilir. Endüstriyel ortam bir PLC, bir IO-Link ana cihazı, bir röle veya bir valf olabilir. L6362ATR, VCC, GND, OUTH, OUTL ve I/Q pinleri arasında ters polariteye karşı korunur. Ayrıca, IC çıkış kısa devresine, aşırı gerilime ve darbe gerilimi dayanımına (±1 kV darbe genliği, 1.2/50 μs darbe süresi, 500 Ω kaynak empedansı) karşı korunur.

• 7 V ila 36 V arası besleme gerilimi
• 5 V ve 3.3 V uyumlu G/Ç'ler
• 5 V veya 3.3 V, 10 mA seçilebilir lineer regülatör
• 0.3 A çıkış akımı müdahale eşiği
• Tamamen korumalı:
  • Ters polarite
  • Kesme fonksiyonlu aşırı yük
  • Aşırı sıcaklık
  • Düşük gerilim ve aşırı gerilim
  • GND ve VCC açık tel
• -40 ila +125 °C çalışma ortam sıcaklığı
• Seçilebilir çıkış kademeleri: yüksek taraf, düşük taraf, itme-çekme
• L, C ve R yüklerini sürmeye uygun
• 30 μF çıkış yükü sürüş kapasitesi
• 500 mJ'ye kadar indüktörlerin anahtarlama yeteneği
• Uyandırma algılama desteklenir
• Endüktif yüklerin hızlı demagnetizasyonu
• COM1, COM2 ve COM3 modu desteklenir
• Miniaturize edilmiş VFDFPN 12L (3x3x0.90 mm) paket

• Endüstriyel sensörler
• Fabrika otomasyonu
• Proses kontrolü
