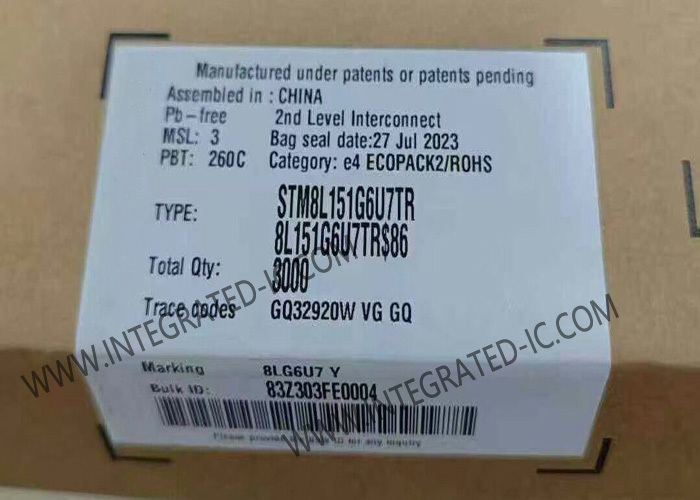

STM8L151G6U7TR Mikro denetleyici MCU 8-Bit 16MHz STM8L EnergyLite Mikro denetleyici IC 28-UFQFPN

Orta yoğunluklu STM8L151G6U7TR cihazları, STM8L ultra düşük güçlü 8 bit ailesinin üyeleridir.65 V düşük güçte) ve -40 ila +85 °C ve -40 ila +125 °C sıcaklık aralığında mevcuttur..

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, 24 bitlik bir doğrusal adresleme alanı ve düşük güç operasyonları için optimize edilmiş bir mimari.

• Çalışma koşulları:Çalışma güç kaynağı aralığı 1.8 V ila 3.6 V'ye kadar (alt güçte 1.65 V'ye kadar), sıcaklık aralığı: -40 °C'den 85, 105 veya 125 °C'ye kadar
• Düşük güç özellikleri:5 düşük güç modu: Bekle, Düşük güç çalıştırma (5.1 μA), Düşük güç bekleme (3 μA), Tam RTC (1.3 μA) ile Aktif duraklama, Duraklama (350 nA)
• Tüketim: 195 μA/MHz + 440 μA
• I/0 başına ultra düşük sızıntı: 50 nA
• Halt'tan hızlı uyandırma: 4.7 μs
• Gelişmiş STM8 çekirdeği:Harvard mimarisi ve 3 aşamalı boru hattı, maksimum frekans 16 MHz, 16 CISC MIPS zirvesi, 40 dış kesinti kaynağına kadar
• Tekrar ayarlama ve tedarik yönetimi:Düşük güç, 5 seçilebilir eşiğe sahip son derece güvenli BOR sıfırlama, son derece düşük güçli POR/PDR, Programlanabilir voltaj dedektörü (PVD)
• Saat yönetimi:1 ila 16 MHz kristal osilatörü, 32 kHz kristal osilatörü, İç 16 MHz fabrikalı RC, İç 38 kHz düşük tüketim RC, Saat güvenlik sistemi
• Düşük güç RTC: Alarm kesintisi ile BCD takvimi, periyodik kesintisi ile Halt'tan Otomatik Uyanış
• LCD: en fazla 4x28 segment ve step-up dönüştürücü
• Hatıralar:32 Kbyte'ye kadar Flash program belleği ve 1 Kbyte'lik veri EEPROM ECC, RWW, Esnek yazma ve okuma koruma modları ile, 2 Kbyte'ye kadar RAM
• DMA:4 kanal; desteklenen çevresel cihazlar: ADC, DAC, SPI, I2C, USART, zamanlayıcılar, hafızadan hafızaya 1 kanal
• Çıktı tamponu olan 12 bitlik DAC
• 12 bitlik ADC 1 Msps/25 kanala kadar, T sensörü ve iç referans voltajı
• 2 ultra düşük güç karşılaştırıcı: 1 sabit eşiği ve 1 rayla ray, Wakeup yeteneği
• Zamanlayıcılar:İki 16 bit 2 kanallı zamanlayıcı (IC, OC, PWM olarak kullanılır), kare kodlayıcı, 3 kanallı bir 16 bit ileri kontrol zamanlayıcı, motor kontrolünü destekler, 7 bit prescaler ile bir 8 bit zamanlayıcı,2 bekçi köpeği: 1 pencere, 1 bağımsız, 1, 2 veya 4 kHz frekanslı Beeper zamanlayıcı
• İletişim arayüzleri:Senkron seri arayüz (SPI), Hızlı I2C 400 kHz SMBus ve PMBusTM, USART (ISO 7816 arayüzü ve IrDA)
• 41'e kadar giriş/çıkış, hepsi kesinti vektörleri üzerinde harita edilebilir
• Dokunmatik tuş, yakınlık, doğrusal dokunma ve döner dokunma sensörlerini destekleyen en fazla 16 kapasitif algılama kanalı
