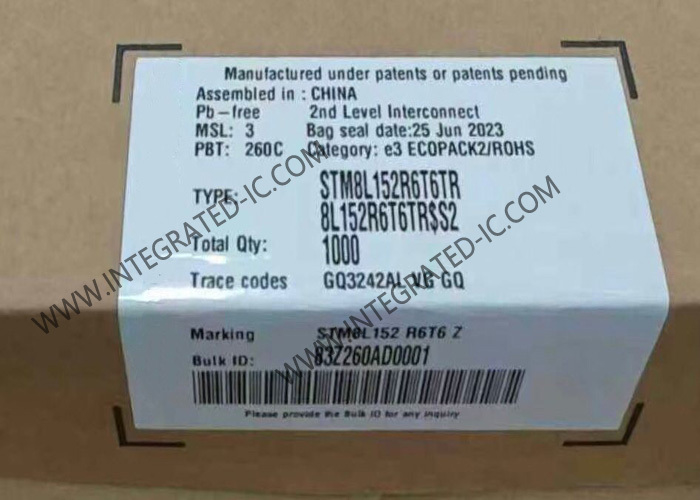

STM8L152R6T6TR Mikro denetleyici MCU Ultra Düşük Güçlü 8-Bit 16MHz STM8L Mikro denetleyici 64-LQFP

STM8L152R6T6TR ultra-low-power devices feature an enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, 24 bitlik bir doğrusal adres alanı ve düşük güç operasyonları için optimize edilmiş bir mimari.

• Çalışma koşulları:Çalışma güç kaynağı: 1.65 ila 3.6 V (BOR olmadan), 1.8 ila 3.6 V (BOR ile).
• Düşük güç özellikleri:5 düşük güç modu: Bekle, Düşük güç çalıştırma (5.9 μA), Düşük güç bekleme (3 μA), Tam RTC (1.4 μA) ile Aktif duraklama, Duraklama (400 nA). Tüketim: 200 μA/MHz+330 μA. Duraklama modundan hızlı uyanma (4.7 μs).I/0 başına ultra düşük sızıntı50 nA
• Gelişmiş STM8 çekirdeği:Harvard mimarisi ve 3 aşamalı boru hattı. Max frekans: 16 MHz, 16 CISC MIPS zirvesi. 40'a kadar harici kesinti kaynağı
• Tekrar ayarlama ve tedarik yönetimi:Düşük güç, son derece güvenli BOR sıfırlama beş programlanabilir eşiği ile.
• Saat yönetimi:32 kHz ve 1-16 MHz kristal osilatörler. Dahili 16 MHz fabrika düzenli RC ve 38 kHz düşük tüketim RC. Saat güvenlik sistemi
• Düşük güçlü RTC:Alarm kesintisi ile BCD takvimi. +/- 0.5ppm doğruluk ile dijital kalibrasyon. Gelişmiş anti-tamper tespiti
• LCD:8x40 veya 4x44 w/ step-up dönüştürücü
• DMA:ADC, DAC, SPI, I2C, USART, Timer için 4 bölüm, hafızadan hafızaya 1 bölüm
• Çıkış tamponu ile 2x12 bitlik DAC (iki modlu)
• 12 bitlik ADC 1 Msps/28 kanala kadar
• Sıcaklık sensörü ve iç ref voltajı
• Hatıralar:ECC ve RWW ile 2 Kbyte'ye kadar veri ile 64 Kbyte'ye kadar Flash belleği EEPROM. Esnek yazma / okuma koruma modları. 4 Kbyte'ye kadar RAM
• 2 ultra düşük güç karşılaştırıcı:1 sabit eşiği ve 1 rayla ray. uyanma yeteneği
• Zamanlayıcılar:İki kanalı olan üç 16 bitlik zamanlayıcı (IC, OC, PWM), kare kodlayıcı. 3 kanalı olan bir 16 bitlik ileri kontrol zamanlayıcı, motor kontrolünü destekler. 7 bitlik prescaler ile bir 8 bitlik zamanlayıcı. Bir pencere, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir ekran, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera, bir kamera.Bağımsız bir gözetim köpeği. 1, 2 veya 4 kHz frekanslı çağrı cihazı zamanlayıcı
• İletişim arayüzleri:İki eşzamanlı seri arayüzü (SPI). Hızlı I2C 400 kHz SMBus ve PMBus. Üç USART (ISO 7816 arayüzü + IrDA)
• En fazla 67 giriş/çıkış, tümü kesinti vektörleri üzerinde harita edilebilir
• Dokunmatik tuş, yakınlık, doğrusal dokunma ve döner dokunma sensörlerini destekleyen en fazla 16 kapasitif algılama kanalı
• Hızlı çip içi programlama ve SWIM ile rahatsız edici olmayan hata ayıklama, USART kullanan Bootloader
• 96 bitlik benzersiz kimlik
