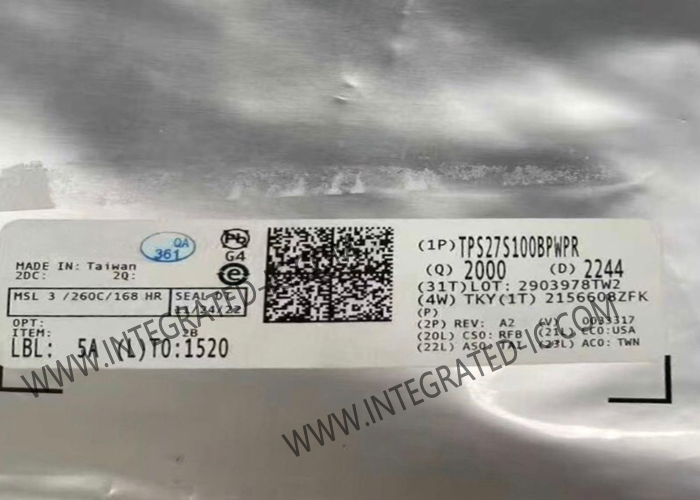

TPS27S100BPWPR Entegre Devre Çipi 40V Yüksek Taraf Anahtarı HTSSOP14 Güç Anahtarları
Ürün Açıklaması
TPS27S100BPWPR, entegre bir NMOS ve şarj pompasına sahip, tek kanallı, tamamen korumalı, yüksek taraf bir anahtardır. Tam teşhis ve yüksek doğrulukta akım izleme özellikleri, yükün akıllı kontrolünü sağlar. Ayarlanabilir bir akım sınırlama fonksiyonu, tüm sistemin güvenilirliğini büyük ölçüde artırır.
Özellikler
| Anahtar Tipi |
Röle, Solenoid Sürücü |
| Çıkış Sayısı |
1 |
| Oran - Giriş:Çıkış |
1:1 |
| Çıkış Konfigürasyonu |
Yüksek Taraf |
| Çıkış Tipi |
N-Kanal |
| Arayüz |
Mantık |
| Gerilim - Yük |
40V |
| Gerilim - Besleme (Vcc/Vdd) |
Gerekli Değil |
| Akım - Çıkış (Maks) |
4A |
| Rds Açık (Tip) |
80mOhm |
| Giriş Tipi |
Evirmeyen |
| Özellikler |
Kapatma |
| Hata Koruması |
Aşırı Yük, Aşırı Sıcaklık, Kısa Devre, UVLO |
| Çalışma Sıcaklığı |
-40°C ~ 125°C (TA) |
| Montaj Tipi |
Yüzeye Montaj |
| Tedarikçi Cihaz Paketi |
14-HTSSOP |
| Paket / Kutu |
14-PowerTSSOP (0.173", 4.40mm Genişlik) |
Özellikler
- 80-mΩ Tek kanallı Yüksek taraf anahtarı, tam teşhis ile
- Akım monitörü analog çıkışı
- Geniş çalışma gerilimi 3.5 V ila 40 V
- Çok düşük bekleme akımı, <0.5 µA
- Çalışma bağlantı sıcaklığı, -40 ila 150°C
- Giriş kontrolü, 3.3-V ve 5-V mantık uyumlu
- Yüksek doğrulukta akım monitörü, ±30 mA at 1 A
- Ayarlanabilir akım limiti (0.5-A ila 6-A) harici direnç ile, ±20% at 0.5 A
- MCU, analog veya dijital arayüzün çoklanması için teşhis etkinleştirme fonksiyonu
- Koruma
- Aşırı yük ve kısa devreye karşı GND koruması
- Endüktif yük negatif gerilim kelepçesi
- Düşük gerilim kilidi (UVLO) koruması
- Termal kapatma ve kendi kendine toparlanma ile salınım
- GND korumasının kaybı
- Teşhis
- Açık ve Kapalı Durum çıkışı Açık Yük / beslemeye kısa devre tespiti
- Aşırı yük ve toprağa kısa devre tespiti
- Termal kapatma ve salınım tespiti
Uygulamalar
- Programlanabilir mantık denetleyicisi
- Bina otomasyonu
- Telekom/ağlar
