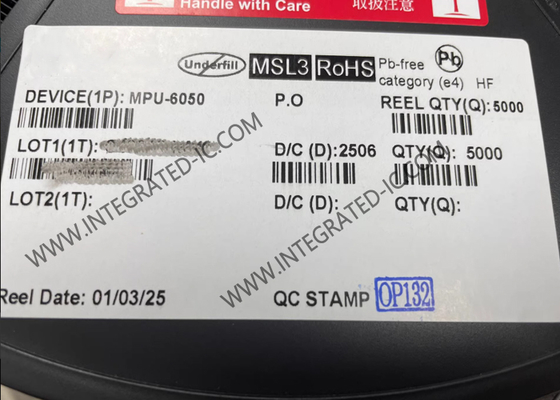

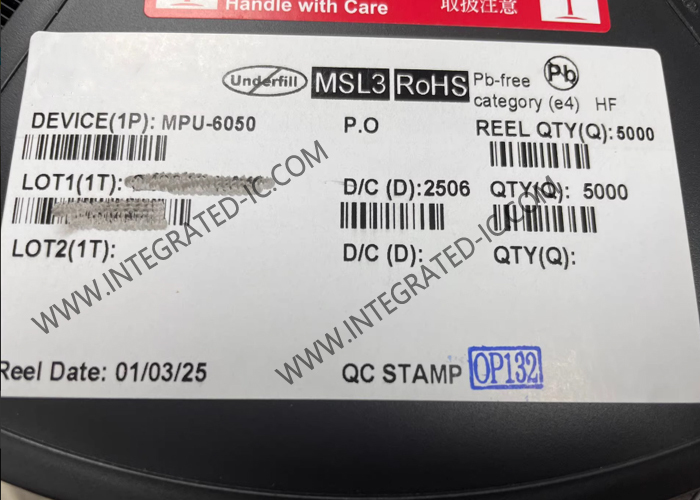

MPU-6050 Sensör IC DMP ile Entegre 6 Eksenli MEMS Hareket Takip Cihazı

MPU-6050, 3 eksenli bir jiroskop, 3 eksenli bir hızlandırma ölçer ve küçük bir 4x4x0.9mm paketinde Dijital Hareket İşlemcisi TM (DMP) birleştiren ilk entegre 6 eksenli Hareket Takip cihazıdır.Özel I2C sensör otobüsüyle, tam 9 eksenli MotionFusion TM çıkışı sağlamak için doğrudan harici 3 eksenli bir pusuladan giriş kabul eder.

MPU-6050 MotionTracking cihazı, 6 eksenli entegrasyonu, yerleşik MotionFusionTM ve çalıştırma zamanı kalibrasyon yazılımı ile üreticilerin pahalı ve karmaşık seçimi ortadan kaldırmalarını sağlar.EğitimMPU-60X0, aynı zamanda çoklu inersyonsuz dijital sensörlerle ara yüzleşmek için tasarlanmıştır.basınç sensörleri gibi, yardımcı I2C bağlantı noktasında.

• Kullanıcı tarafından programlanabilir tam ölçekli ±250, ±500, ±1000 ve ±2000°/s aralığı olan dijital çıkışlı X, Y ve Z Eksi açı hızı sensörleri (giroskoplar)
• FSYNC pinine bağlı harici senkronizasyon sinyali görüntü, video ve GPS senkronizasyonunu destekler
• Entegre 16 bitlik ADC'ler aynı anda jiros örneklemeyi sağlar.
• Geliştirilmiş yanılsama ve hassasiyet sıcaklık istikrarı, kullanıcı kalibrasyon ihtiyacını azaltır
• Düşük frekanslı gürültü performansının iyileştirilmesi
• Dijital olarak programlanabilir düşük geçişli filtre
• Giroskop çalışma akımı: 3.6mA
• Bekleme akımı: 5μA
• Fabrika kalibre duyarlılık ölçeği faktörü
• Kullanıcı kendi kendini test eder
• Programlanabilir tam ölçek aralığı ±2g, ±4g, ±8g ve ±16g olan dijital çıkışlı üç eksenli hızlandırıcı
• Entegre 16 bitlik ADC'ler, dış multipleksör gerektirmeden hızlandırıcıların eşzamanlı örneklemesini sağlar.
• Hızlandırıcı normal çalışma akımı: 500μA
• Düşük güç hızlandırıcı modundaki akım: 1.25Hz'de 10μA, 5Hz'de 20μA, 20Hz'de 60μA, 40Hz'de 110μA
• Oriyantasyon algılama ve sinyalleme
• Tap algılama
• Kullanıcı tarafından programlanabilir kesintiler
• Yüksek G kesinti
• Kullanıcı kendi kendini test eder
• Çip üzerindeki Dijital Hareket İşlemcisi (DMP) tarafından 9 Eksenli Hareket Füzyonu
• Dış sensörlerden (örneğin, manyetometre) veri okuması için yardımcı I2C bası
• 3.9mA çalışma akımı, tüm 6 hareket algılama ekseni ve DMP etkinleştirildiğinde
• VDD besleme voltaj aralığı 2.375V-3.46V
• Esnek VLOGIC referans voltajı birden fazla I2C arayüz voltajını destekler (yalnızca MPU-6050)
• Taşınabilir cihazlar için en küçük ve en ince QFN paketi: 4x4x0.9mm
• Hızlandırıcı ve jiroskop eksenleri arasındaki minimum çapraz eksen hassasiyeti
• 1024 bayt FIFO tamponu, ana işlemcinin verileri patlamalarla okumasına ve daha sonra MPU daha fazla veri toplarken düşük güç moduna geçmesine izin vererek güç tüketimini azaltır
• Dijital çıkış sıcaklık sensörü
• Giroskop, hızlandırma ölçer ve sıcaklık sensörü için kullanıcı programlanabilir dijital filtreler
• 10,000 g şok toleranslı
• Tüm kayıtlarla iletişim kurmak için 400kHz Hızlı Mod I2C
• Tüm kayıtlarla iletişim kurmak için 1MHz SPI seri arayüzü (yalnızca MPU-6000)
• Sensör ve kesinti kayıtlarını okumak için 20MHz SPI seri arayüzü (yalnızca MPU-6000)
• MEMS yapısı wafer seviyesinde hermetik olarak mühürlenmiş ve yapıştırılmış
• RoHS ve Yeşil uyumlu

• BlurFreeTM teknolojisi (Video/Still Image Stabilization için)
• AirSignTM teknolojisi (Güvenlik/Kimlik doğrulama için)
• TouchAnywhere TM teknolojisi ( "dokunmadan" UI Uygulama Kontrolü / Navigasyon için)
• MotionCommandTM teknolojisi (Gestür Kısayolları için)
• Hareketli oyun ve uygulama çerçevesi
• InstantGestureTM iGTM jest tanıma
• Konuma dayalı hizmetler, ilgi alanları ve ölü hesaplama
• Cep telefonu ve taşınabilir oyun
• Hareket tabanlı oyun denetleyicileri
• İnternet bağlantılı DTV'ler ve set top kutuları için 3 boyutlu uzaktan kumandalar, 3 boyutlu fareler
• Sağlık, fitness ve spor için giyilebilir sensörler
• Oyuncaklar
