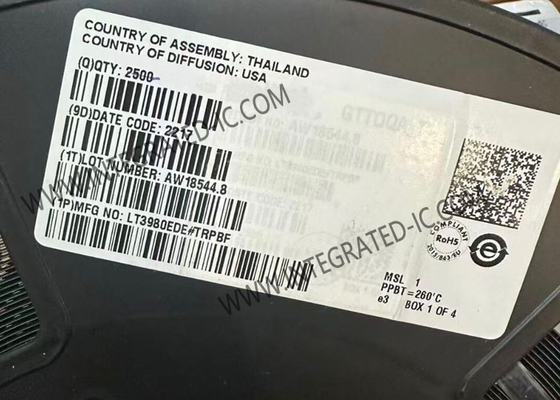

LT3980EDE Entegre Devre Çipi 2.4MHz Step-Down Anahtarlamalı Regülatör, 85µA Sakin Akım ile
Ürün Açıklaması
LT3980EDE, 58V'a (80V geçici) kadar giriş voltajlarını kabul eden, ayarlanabilir frekanslı (100kHz - 2.4MHz) monolitik bir buck anahtarlamalı regülatördür. Yüksek verimli 200mΩ'luk bir anahtar, bir yükseltici Schottky diyotu ve gerekli osilatör, kontrol ve mantık devresi ile birlikte çipe dahil edilmiştir.
Özellikler
| Fonksiyon |
Step-Down (Aşağı Dönüştürme) |
| Çıkış Konfigürasyonu |
Pozitif |
| Topoloji |
Buck (Aşağı Dönüştürücü) |
| Çıkış Tipi |
Ayarlanabilir |
| Çıkış Sayısı |
1 |
| Gerilim - Giriş (Min) |
3.6V |
| Gerilim - Giriş (Maks) |
58V |
| Gerilim - Çıkış (Min/Sabit) |
0.79V |
| Gerilim - Çıkış (Maks) |
57.42V |
| Akım - Çıkış |
2A |
| Frekans - Anahtarlama |
225kHz ~ 2.25MHz |
| Senkron Doğrultucu |
Hayır |
| Çalışma Sıcaklığı |
-40°C ~ 125°C (TJ) |
Özellikler
- Geniş Giriş Aralığı: 3.6V ila 58V'dan Çalışma
- Aşırı Gerilim Kilitleme, Devreleri 80V Geçici Durumlara Karşı Korur
- 2A Maksimum Çıkış Akımı
- Düşük Dalgalanma (<15mVP-P) Burst Mode® Çalışma: IQ = 85µA @ 12VIN - 3.3VOUT
- Ayarlanabilir Anahtarlama Frekansı: 100kHz - 2.4MHz
- Düşük Kapanma Akımı: IQ < 1µA
- Yakalama Diyot Akım Algılama, Devreyi Kısa Devre ve Giriş Aşırı Gerilimine Karşı Korur
- 250kHz ila 2MHz Arasında Senkronize Edilebilir
- Güç İyi Bayrağı
- Doyma Anahtarı Tasarımı: 200mΩ Açık Direnç
- Termal Koruma
- Yumuşak Başlangıç Yeteneği
- Küçük 16-Pin Termal Olarak Geliştirilmiş MSOP ve 3mm × 4mm DFN Paketleri
Uygulamalar
Otomotiv Akü Regülasyonu, Dağıtılmış Besleme Regülasyonu, Endüstriyel Beslemeler, Duvar Tipi Transformatör Regülasyonu
Stokta Bulunan Diğer Elektronik Bileşenler
| Parça Numarası |
Paket |
| TPS259807ONRGER |
24-VQFN |
| TPS259472LRPWR |
10-VFQFN |
| TPS26632RGER |
24-VFQFN |
| TPS259822LNRGER |
24-VFQFN |
| TPS259822ONRGER |
24-VFQFN |
| TPS259824ONRGER |
24-VFQFN |
| TPS259827ONRGER |
24-VFQFN |
| TPS259827LNRGER |
24-VFQFN |
| TPS259520DSGR |
8-WFDFN |
| TPS259531DSGR |
8-WFDFN |
| TPS259630DDAR |
HSOIC-8 |
| LM74502HQDDFRQ1 |
SOT-23-8 |
| TPS26630RGER |
24-VFQFN |
| TPS26633RGER |
24-VFQFN |
| TPS259823LNRGER |
24-VFQFN |
| TPS259525DSGR |
8-WFDFN |
| TPS259541DSGR |
8-WFDFN |
| TPS259521DSGR |
8-WFDFN |
| TPS259823ONRGER |
24-VFQFN |
| TPS23880RTQR |
56-VFQFN |
| TPS26635RGER |
24-VFQFN |
| TPS259813ARPWR |
10-VQFN |
| TPS16415DRCR |
10-VFDFN |
| TPS259481LYWPR |
12-XFBGA |
| TPS259480LYWPR |
12-XFBGA |
| TPS259830LNRGER |
24-VFQFN |
| TPS259480AYWPR |
12-XFBGA |
| TPS259482LYWPR |
12-XFBGA |
| TPS259830ONRGER |
24-VFQFN |
| TPS259851RQPR |
26-VFQFN |
SSS
S. Ürünleriniz orijinal mi?
C: Evet, tüm ürünler orijinaldir, yeni orijinal ithalat bizim amacımızdır.
S: Hangi Sertifikalarınız var?
C: Biz ISO 9001:2015 Sertifikalı bir Şirketiz ve ERAI üyesiyiz.
S: Küçük miktarda siparişi veya örneği destekleyebilir misiniz? Örnek ücretsiz mi?
C: Evet, örnek siparişi ve küçük siparişi destekliyoruz. Örnek maliyeti, siparişinize veya projenize göre farklılık gösterir.
S: Siparişimi nasıl gönderirsiniz? Güvenli mi?
C: DHL, Fedex, UPS, TNT, EMS gibi ekspres kargoyu kullanıyoruz. Ayrıca önerdiğiniz nakliyeciyi de kullanabiliriz. Ürünler iyi paketlenecek ve güvenliği sağlayacak ve siparişinize gelen ürün hasarından biz sorumluyuz.
S: Teslim süresi ne kadar?
C: Stoktaki parçaları 5 iş günü içinde gönderebiliriz. Stok yoksa, sipariş miktarınıza göre sizin için teslim süresini teyit edeceğiz.
