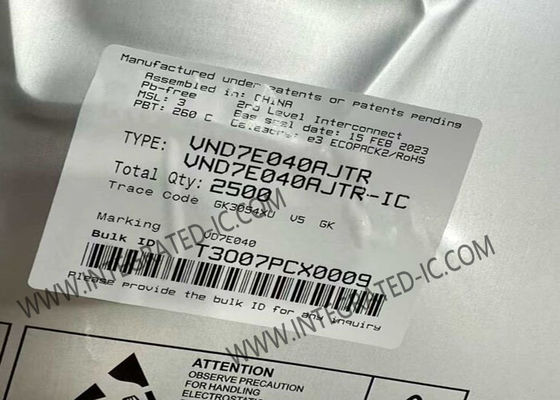

VND7E040AJTR Entegre Devre Çipi Çift Kanal Yüksek Taraf Sürücü Akım Algılama Analog Geri Bildirimli
Ürün Açıklaması
VND7E040AJTR, PowerSSO-16 paketinde, tescilli VIPower® M0-7 teknolojisi ile üretilmiş çift kanallı bir yüksek taraf sürücüsüdür. Cihaz, 3 V ve 5 V CMOS uyumlu bir arayüz aracılığıyla 12 V otomotiv topraklı yüklerini sürmek üzere tasarlanmıştır ve koruma ve teşhis sağlar.
Cihaz, yük akımı sınırlaması, güç sınırlaması ile aşırı yük aktif yönetimi ve yapılandırılabilir kilitlenme ile aşırı sıcaklık kapatma gibi gelişmiş koruma işlevlerini entegre eder.
Özellikler
| Çıkış Sayısı |
2 |
| Oran - Giriş:Çıkış |
1:1 |
| Çıkış Yapılandırması |
Yüksek Taraf |
| Çıkış Tipi |
N-Kanal |
| Gerilim - Yük |
4V ~ 28V |
| Akım - Çıkış (Maks) |
20A |
| Rds Açık (Tip) |
38mOhm |
| Giriş Tipi |
Evirmeyen |
| Özellikler |
Otomatik Yeniden Başlatma, Durum Bayrağı |
| Arıza Koruması |
Akım Sınırlaması (Sabit), Açık Yük Algılama, Aşırı Sıcaklık, Aşırı Gerilim, Kısa Devre, UVLO |
| Çalışma Sıcaklığı |
-40°C ~ 150°C (TJ) |
Özellikler
- AEC-Q100 nitelikli
- Derin soğuk marş uygulamaları için aşırı düşük gerilim çalışması (LV124, revizyon 2013 ile uyumlu)
- Genel
- Akım Algılama analog geri bildirimli çift kanallı akıllı yüksek taraf sürücüsü
- Çok düşük bekleme akımı
- 3 V ve 5 V CMOS çıkışlarla uyumlu
- Akım Algılama teşhis fonksiyonları
- Yüksek hassasiyetli orantılı akım aynası ile yük akımının analog geri bildirimi
- Aşırı yük ve toprağa kısa devre (güç sınırlaması) göstergesi
- Termal kapatma göstergesi
- KAPALI durumda açık yük algılama
- Çıkışın VCC'ye kısa devre algılaması
- Algılamayı etkinleştirme/devre dışı bırakma
- Korumalar
- Düşük gerilim kapatma
- Aşırı gerilim kelepçesi
- Yük akımı sınırlaması
- Hızlı termal geçişlerin kendi kendini sınırlaması
- Aşırı sıcaklık veya güç sınırlamasında yapılandırılabilir kilitlenme
- Toprak kaybı ve VCC kaybı
- Harici bileşenlerle ters pil
- Elektrostatik deşarj koruması
Uygulamalar
- Otomotiv dirençli, endüktif ve kapasitif yükler
- ADAS sistemleri için korumalı besleme: radarlar ve sensörler
- Otomotiv lambaları
