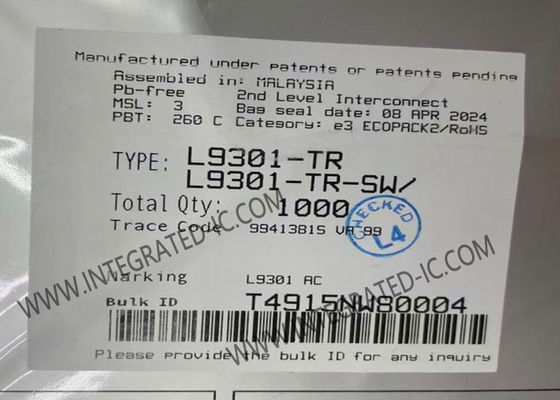

L9301-TR Entegre Devre Çipi Otomotiv Sekizli Düşük Taraf Sürücüsü PowerSSO-36 Paketi
Ürün Açıklaması
L9301-TR, PWM yük sürüşü için geri dönüşüm diyotları olarak entegre PowerMOS'a sahip, 4 yüksek/düşük ve 4 düşük taraf sürücüsüne sahip bir SPI (Seri Çevre Birimi Arayüzü) kontrollü sekiz kanallıdır.
L9301-TR, 12 PowerMOS içerir: Ronmax = 0,6 Ω (DRN1-4, SRC1-4) ile 4 yapılandırılabilir Yüksek/Düşük taraf sürücüsü, Ronmax = 0,6 Ω (OUT1-4) ile 4 düşük taraf sürücüsü ve Ronmax = 0,3 Ω (OUT5-8) ile 4 düşük taraf sürücüsü.
Özellikler
| Anahtar Tipi |
Genel Amaçlı |
| Çıkış Sayısı |
8 |
| Çıkış Yapılandırması |
Yüksek Taraf veya Düşük Taraf |
| Çıkış Tipi |
N-Kanal |
| Arayüz |
SPI, Paralel |
| Gerilim - Yük |
5V ~ 18V |
| Gerilim - Besleme (Vcc/Vdd) |
4.75V ~ 5.25V |
| Hata Koruması |
Akım Sınırlaması (Sabit), Aşırı Sıcaklık |
| Çalışma Sıcaklığı |
-40°C ~ 125°C (TA) |
| Sınıf |
Otomotiv |
Özellikler
- AEC-Q100 nitelikli
- Aşağıdaki gibi yapılandırılabilen sekiz entegre PowerMOS:
- RON(max) = 0,3 Ω @ Tj = 175 °C ile 8 düşük taraf AÇIK-KAPALI
- RON(max) = 0,6 Ω @ Tj = 175 °C ile Yüksek/düşük taraf PWM ve RON(max) = 0,3 Ω @ Tj = 175 °C ile 4 Düşük taraf
- 5 V ila 18 V çalışma aküsü besleme gerilimi
- 4,75 V ila 5,25 V çalışma Vdd besleme gerilimi
- Mantık girişleri TTL/CMOS uyumlu
- Düşük taraf yapılandırmasında 37 V tipik çıkış gerilimi kelepçesi
- Çıkış kontrolü ve teşhis verileri iletişimi için SPI arayüzü
- 8 çıkış için ek PWM girişleri
- Aşırı sıcaklık koruması
- Açık yük, GND'ye kısa devre, VB'ye kısa devre
- Her kanal için kilitli veya kilitsiz modda aşırı akım teşhisi
- Geliştirilmiş EMC davranışı için kontrollü SR
Uygulamalar
- Otomotiv
- Gövde ve konfor
- Şasi ve güvenlik
- ICE için güç aktarma organları
