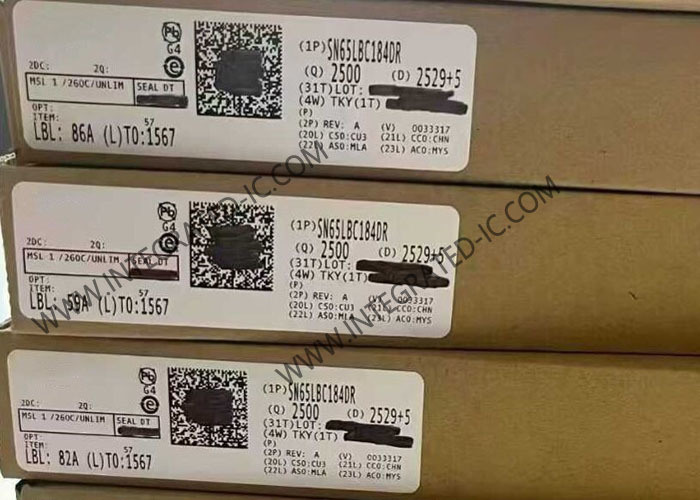

SN65LBC184DR Entegre Devre Çipi RS-485 Alıcı-Verici Diferansiyel Veri Hattı Alıcı-Verici
Ürün Açıklaması
SN65LBC184DR, yüksek enerjili gürültü geçişlerine karşı yerleşik korumaya sahip, SN75176'nın ticari standart ayak izinde bir diferansiyel veri hattı alıcı-vericisidir. Bu alıcı-verici, çoğu mevcut cihaza kıyasla veri kablolarına bağlı gürültü geçişlerine karşı daha iyi bağışıklık ile önemli güvenilirlik iyileştirmeleri sağlar. Harici bileşenlere ihtiyaç duymadan güvenilir, düşük maliyetli, doğrudan bağlantılı (yalıtım transformatörü gerekmez) bir veri hattı arayüzü sunar.
SN65LBC184DR, anahtarlama ve ikincil yıldırım etkilerinden kaynaklanan aşırı gerilim geçişlerini simüle eden IEC 61000-4-5'te belirtilen geleneksel kombinasyon dalgasını karşılayarak 400W tepe (tipik) aşırı gerilim geçişlerine dayanabilir.
Özellikler
| Tip |
Alıcı-Verici |
| Protokol |
RS422, RS485 |
| Sürücü/Alıcı Sayısı |
1/1 |
| Dubleks |
Yarım |
| Alıcı Histerezisi |
70 mV |
| Veri Hızı |
250kbps |
| Gerilim - Besleme |
4.75V ~ 5.25V |
| Çalışma Sıcaklığı |
-40°C ~ 85°C |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kutu |
8-SOIC (0.154", 3.90mm Genişlik) |
| Tedarikçi Cihaz Paketi |
8-SOIC |
Temel Özellikler
- Entegre geçici gerilim bastırma
- Otobüs terminalleri için ESD Koruması şunları aşar: ±30kV IEC 61000-4-2 (temas deşarjı), ±30kV IEC 61000-4-2 (hava boşluğu deşarjı), ±15kV EIA/JEDEC İnsan vücudu modeli
- IEC 61000-4-5 başına 400W tepe (tipik) devre hasar koruması
- Daha uzun kablo ucu uzunlukları için kontrollü sürücü çıkış gerilimi yükselme oranları
- Elektriksel olarak gürültülü ortamlarda 250kbps çalışma
- Açık devre arızaya karşı güvenli alıcı tasarımı
- 1/4 Birim yük, otobüste 128 cihaza izin verir
- Termal kapatma koruması
- Açılış ve kapanış arızası koruması
- TIA/EIA-485 (RS-485) ve ISO/IEC 8482:1993(E) standartlarını karşılar veya aşar
- Düşük devre dışı besleme akımı: Maksimum 300µA
- SN75176 ile pin uyumlu
Uygulamalar
- Endüstriyel ağlar
- Sayaçlar
- Motor kontrolü
