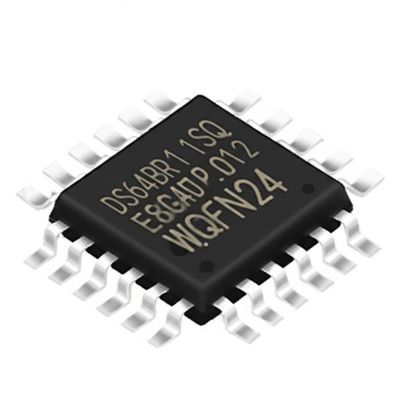

DS64BR111SQ Entegre Devre Çipi 6.4Gbps Çift Kanal Tekrarlayıcı Seri Bağlantılar İçin WQFN24
Ürün Açıklaması
DS64BR111SQ, 6.4 Gbps'ye kadar veri hızlarına sahip seri bağlantılar için son derece düşük güçlü, yüksek performanslı çift kanallı bir tekrarlayıcıdır. DS64BR111 pin çıkışı, tek yönlü bir hat (bir iletim, bir alma kanalı) olarak yapılandırılmıştır.
DS64BR111SQ, 3.2 GHz'de +25 dB'ye kadar bir artış sağlamak ve FR-4 arka panel veya AWG-30 kablolar gibi ara bağlantı ortamlarının neden olduğu semboller arası girişim (ISI) nedeniyle tamamen kapanan bir giriş gözü açmak için güçlü bir 4 aşamalı sürekli zamanlı doğrusal eşitleyici (CTLE) içerir. Verici, -12 dB'ye kadar programlanabilir bir çıkış vurgusunu azaltma sürücüsüne sahiptir ve birden fazla uygulama senaryosuna uyacak şekilde genlik voltaj seviyelerinin 700 mVp-p'den 1200 mVp-p'ye kadar seçilmesine olanak tanır.
Özellikler
| Tip |
Tampon, Yeniden Sürücü |
| Uygulamalar |
SAS, SATA |
| Giriş |
CML |
| Çıkış |
CML |
| Veri Hızı (Maks.) |
6.4Gbps |
| Kanal Sayısı |
2 |
| Gecikme Süresi |
230ps |
| Sinyal Koşullandırma |
Giriş Eşitleme, Çıkış Vurgusunu Azaltma |
| Kapasitans - Giriş |
10 pF |
| Gerilim - Besleme |
2.375V ~ 3.6V |
| Akım - Besleme |
50mA |
| Çalışma Sıcaklığı |
-40°C ~ 85°C |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kutu |
24-WFQFN Açık Ped |
| Tedarikçi Cihaz Paketi |
24-WQFN (4x4) |
Temel Özellikler
6.4 Gbps'ye kadar Çift Kanal Tekrarlayıcı
1x Çift Yönlü Hat
Düşük 65mW/Kanal (Tipik) Güç Tüketimi, Kullanılmayan Kanalları Kapatma Seçeneği ile
Gelişmiş Sinyal Koşullandırma Özellikleri
+25 dB'ye kadar Alma Eşitleme
-12 dB'ye kadar İletim Vurgusunu Azaltma
İletim VOD Kontrolü: 700 ila 1200 mVp-p
6.4 Gbps'de < 0.2 UI Kalan DJ
Pin Seçimi, EEPROM veya SMBus Arayüzü ile Programlanabilir
Tek Besleme Çalışması Seçilebilir: 2.5V veya 3.3v
4mmx4mm 24-Pin Kurşunsuz WQFN Paketinde Akış-Geçiş Pin Çıkışı
>5kV HBM ESD Derecesi
Endüstriyel -40 ila 85°C Çalışma Sıcaklık Aralığı
Uygulamalar
İletişim Sistemlerinde Yüksek Hızlı Aktif Bakır Kablo Modülleri ve FR-4 Arka Panel FC, SAS, SATA 3/6 Gbps (00B Algılama ile), InfiniBand, CPRI, OBSAI, RXAUI ve Diğerleri
