TPS61194PWPR HTSSOP-20 Paketinde 45V çıkışlı 4 kanallı yüksek verimli LED sürücü IC

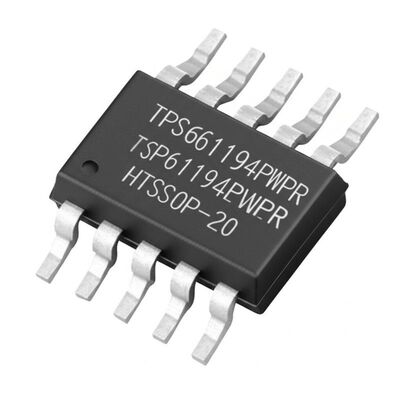

Büyük resim : TPS61194PWPR HTSSOP-20 Paketinde 45V çıkışlı 4 kanallı yüksek verimli LED sürücü IC

Ürün ayrıntıları:

Menşe yeri:	CN
Marka adı:	Original Factory
Sertifika:	Lead free / RoHS Compliant
Model numarası:	TPS61194PWPR

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10
Fiyat:	Contact for Sample
Ambalaj bilgileri:	HTSSOP-20
Teslim süresi:	5-8 İŞ GÜNÜ
Ödeme koşulları:	T/T,L/C,Western Union

İletişim

TPS61194PWPR HTSSOP-20 Paketinde 45V çıkışlı 4 kanallı yüksek verimli LED sürücü IC

Açıklama

Parça numarası:	TPS61194PWPR	Çıktı Sayısı:	4 Çıkış
Çıkış Akımı:	100 MA	Çalışma frekansı:	300 kHz - 2,2 MHz
Gerilim - Çıkış:	45V	Çalışma Sıcaklığı:	-40°C ~ 125°C (TA)
Vurgulamak:	Dört kanallı LED Sürücü IC , Yüksek verimli entegre devre çipi , 45V çıkış HTSSOP-20 IC

TPS61194PWPR Entegre Devre Çipi Yüksek Performanslı 4 Kanallı LED Sürücü HTSSOP-20

TPS61194PWPR, çok çeşitli uygulamaları destekleme esnekliğine sahip, yüksek verimli, düşük EMI'li, kullanımı kolay bir LED sürücüsüdür. Daha yüksek akım kapasitesi için birleştirilebilen dört adet yüksek hassasiyetli akım havuzuna sahiptir.

Ürüne Genel Bakış

Bu entegre devre, hem yükseltici hem de SEPIC modu çalışmasını destekleyen bir DC-DC dönüştürücü içerir. Dönüştürücü, LED akım havuzu tepe gerilimlerine dayalı uyarlanabilir çıkış gerilimi kontrolüne sahiptir ve tüm koşullarda gerilimi yeterli en düşük seviyeye ayarlayarak güç tüketimini en aza indirir. EMI kontrolü için, DC-DC dönüştürücü, anahtarlama frekansı için yayılmış spektrumu ve özel bir pini kullanarak harici senkronizasyonu destekler.

Teknik Özellikler

Tip	DC DC Regülatörü
Topoloji	SEPIC, Step-Up (Yükseltici)
Dahili Anahtar(lar)	Evet
Çıkış Sayısı	4
Gerilim - Besleme (Min)	4.5V
Gerilim - Besleme (Maks)	40V
Gerilim - Çıkış	45V
Akım - Çıkış / Kanal	100mA
Frekans	300kHz ~ 2.2MHz
Karartma	PWM
Uygulamalar	Arka Işık
Çalışma Sıcaklığı	-40°C ~ 125°C (TA)
Montaj Tipi	Yüzeye Montaj
Paket / Kutu	20-PowerTSSOP (0.173", 4.40mm Genişlik)
Tedarikçi Cihaz Paketi	20-HTSSOP

Temel Özellikler

Giriş gerilimi çalışma aralığı 4,5 V ila 40 V
Dört adet yüksek hassasiyetli akım havuzu
Akım eşleşmesi %1 (tipik)
Kanal başına 100 mA'ya kadar LED dizi akımı
Daha yüksek dizi başına akım için çıkışlar harici olarak birleştirilebilir
100 Hz'de 10.000:1'lik yüksek karartma oranı
LED dizi gücü için entegre yükseltici/SEPIC dönüştürücü
45 V'a kadar çıkış gerilimi
300 kHz ila 2,2 MHz anahtarlama frekansı
Anahtarlama senkronizasyon girişi
Daha düşük EMI için yayılmış spektrum
Kapsamlı arıza algılama özellikleri
Arıza çıkışı
Giriş gerilimi OVP ve UVLO
Açık ve kısa devre LED arıza tespiti
Termal kapatma
Minimum sayıda harici bileşen

Uygulamalar

Kontrol panellerinde endüstriyel arka aydınlatma sistemleri
Endüstriyel PC
Test ve ölçüm ekipmanları
