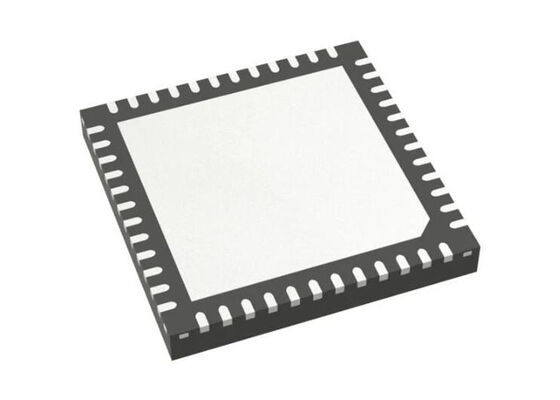

STM32WB35CCU6A Mikrodenetleyici MCU
STM32 Kablosuz MCU 2,4 GHz Düşük Güçlü Çok Protokollü Kablosuz Mikrodenetleyici
Ürüne Genel Bakış
STM32WB35CCU6A, Bluetooth® Düşük Enerji SIG spesifikasyonu 5.4 ve IEEE 802.15.4-2011 ile uyumlu güçlü bir radyo içeren çok protokollü kablosuz ve ultra düşük güçlü bir cihazdır. Gerçek zamanlı düşük katmanlı işlemler için özel bir Arm® Cortex®-M0+ içerir.
Son derece düşük güçte çalışma için tasarlanan bu mikro denetleyici, 64 MHz'e kadar çalışan yüksek performanslı Arm® Cortex®-M4 32 bit RISC çekirdeğini temel alır. Çekirdek, tek duyarlıklı veri işlemeyi destekleyen bir Kayan Nokta Birimi (FPU), tam bir DSP talimatları seti ve gelişmiş uygulama güvenliği için bir Bellek Koruma Birimi (MPU) içerir.
Cihaz, 512 KB'ye kadar flash bellek, 96 KB'ye kadar SRAM, bir Quad-SPI flash bellek arayüzü ve kapsamlı geliştirilmiş I/O'lar ve çevre birimleri dahil olmak üzere yüksek hızlı bellekleri entegre eder.
Teknik Özellikler
| Parametre |
Şartname |
| Tip |
TxRx + MCU |
| RF Ailesi/Standart |
802.15.4, BT |
| Protokol |
BT v5.3, Konu, Zigbee® |
| Modülasyon |
GSK |
| Sıklık |
2,405GHz ~ 2,48GHz |
| Veri Hızı (Maks.) |
2Mbps |
| Güç Çıkışı |
6dBm |
| Hassasiyet |
-100dBm |
| Bellek Boyutu |
256kB Flaş, 96kB SRAM |
| Seri Arayüzler |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Gerilim Beslemesi |
1.71V ~ 3.6V |
| Akım - Alma |
4,5mA ~ 7,9mA |
| Akım - İletim |
5.2mA ~ 12.7mA |
| Çalışma Sıcaklığı |
-40°C ~ 85°C (TA) |
| Montaj Tipi |
Yüzey Montajı |
| Paket / Kasa |
48-UFQFN Görünür Ped |
| Tedarikçi Cihaz Paketi |
48-UFQFPN (7x7) |
Temel Özellikler
Radyo Yetenekleri
Bluetooth® 5.4, IEEE 802.15.4-2011 PHY ve MAC'ı destekleyen 2,4 GHz RF alıcı-verici
Konu 1.3 ve Zigbee® 3.0 desteği
RX duyarlılığı: -96 dBm (1 Mbps'de Bluetooth® Düşük Enerji), -100 dBm (802.15.4)
1 dB adımlarla +6 dBm'ye kadar programlanabilir çıkış gücü
Malzeme Listesini azaltmak için entegre balun
2 Mbps veri hızı desteği
Gerçek zamanlı Radyo katmanı için Dedicated Arm® 32-bit Cortex® M0+ CPU
Güç kontrolü için doğru RSSI
ETSI EN 300 328, EN 300 440, FCC CFR47 Bölüm 15 ve ARIB STD-T66 ile uyumluluk
Harici PA desteği
Mevcut entegre pasif cihaz (IPD) yardımcı çipleri
Ultra Düşük Güç Platformu
1,71 ila 3,6 V güç kaynağı aralığı
-40°C ila 85/105°C sıcaklık aralıkları
13 nA kapatma modu
600 nA Bekleme modu + RTC + 32 KB RAM
2,1 µA Durdurma modu + RTC + 256 KB RAM
Aktif mod MCU: RF ve SMPS açıkken < 53 µA/MHz
Radyo: 0 dBm 5,2 mA'da Rx 4,5 mA / Tx
Temel Performans
FPU'lu Arm® 32-bit Cortex®-M4 CPU
0 bekleme durumu flaş yürütmesi için uyarlanabilir gerçek zamanlı hızlandırıcı
64 MHz'e kadar frekans
MPU, 80 DMIPS ve DSP talimatları
1,25 DMIPS/MHz (Kuru Taş 2.1)
219,48 CoreMark® (64 MHz'de 3,43 CoreMark/MHz)
303 ULPMark™ CP puanı
Bellek ve Depolama
Sektör korumalı (PCROP) 1 MB'a kadar flash bellek
64 KB donanım eşlik kontrolü ile 256 KB'ye kadar SRAM
20x 32 bit yedekleme kaydı
USART, SPI, I2C ve USB arayüzlerini destekleyen önyükleyici
OTA (kablosuz) Bluetooth® Low Energy ve 802.15.4 güncelleme özelliği
XIP'li dörtlü SPI bellek arayüzü
1 Kbyte (128 çift kelime) OTP
Analog Çevre Birimleri
12 bit ADC 4.26 Msps, donanım aşırı örneklemeyle 16 bit'e kadar
2x ultra düşük güçlü karşılaştırıcılar
Doğru 2,5 V veya 2,048 V referans voltajı tamponlu çıkış
1,62 V'a kadar çalışır
Uygulamalar
Ev, bina ve şehir otomasyonu
Güç kaynakları ve dönüştürücüler
