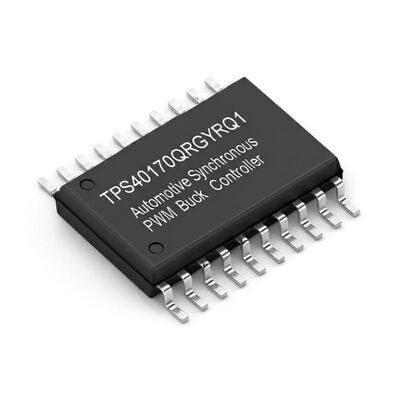

TPS40170QRGYRQ1 Otomotiv Eşzamanlı PWM Buck Kontrolörü
TPS40170QRGYRQ1, yüksek güç yoğunluğu, yüksek güvenilirlik DC-DC dönüştürücü uygulamaları için tasarlanmış tam özellikli senkronizasyonlu PWM buck denetleyici.5V'den 60V'ye, bu denetleyici, giriş voltaj değişikliklerine anında yanıt vermek için giriş-voltaj besleme-önce telafi ile voltaj mod kontrolünü uyguluyor.Değişim frekansı 100 kHz ile 600 kHz arasında programlanabilir.
Ana Özellikler
| Parametreler |
Değer |
| Çıktı Türü |
Transistör Sürücüsü |
| Görev |
İniş |
| Çıktı Yapılandırması |
Olumlu |
| Topoloji |
Buck. |
| Çıktı sayısı |
1 |
| Çıktı Aşamaları |
1 |
| Voltaj kaynağı |
4.5V ~ 60V |
| Değişim Frekansı |
100kHz ~ 600kHz |
| Çalışma Döngüsü (Max) |
% 95 |
| Senkronizasyon Düzleyici |
- Evet. |
| Saat Senkronizasyonu |
- Evet. |
| Kontrol Özellikleri |
Akım sınırı, etkinleştir, frekans kontrolü, güç iyi, yumuşak başlangıç, takip |
| Çalışma sıcaklığı |
-40°C ~ 125°C (TJ) |
| Montaj Tipi |
Yüzey Montajı |
| Paket / Çanta |
20-VFQFN Açık Pad |
| Tedarikçi Cihaz Paketi |
20-VQFN (3.5x4.5) |
Gelişmiş Özellikler
- Geniş giriş voltaj aralığı 4,5V'den 60V'ye kadar
- %1 doğrulukla 600-mV referans voltajı
- Programlanabilir UVLO ve histerez
- Voltaj yönlendirmesi ile voltaj modunun kontrolü
- Programlanabilir frekans 100kHz ile 600kHz arasında
- Birincil ve ikincil seçenekle iki yönlü frekans senkronizasyonu
- Düşük taraflı FET algılayıcı aşırı akım koruması ve entegre ısı telafi ile yüksek taraflı FET algılayıcı kısa devre koruması
- Programlanabilir kapalı döngü yumuşak başlangıç
- Önyargılı çıkışları destekler
- Histerez ile 165°C'de termal kapatma
- Voltaj izleme ve güç iyi izleme
- ENABLE, 1-μA düşük akım kapanışı ile
- 8-V ve 3.3-V LDO çıkışı
- Entegre bootstrap diyot
- Kompakt 20 pinlik 4.5 mm × 3.5 mm VQFN (RGY) paketi
Sistem Koruması ve İzleme
TPS40170QRGYRQ1, programlanabilir UVLO, düşük taraflı FET algılaması yoluyla programlanabilir aşırı akım koruması (OCP) da dahil olmak üzere kapsamlı sistem koruma özellikleri içerir.Seçilebilir kısa devre koruması (SCP) yüksek taraflı FET algılama yoluyla, ve termal kapatma koruması.
Hedef Uygulamalar
Gelişmiş Sürücü Yardım Sistemleri (ADAS), Otomobil Infotainment Sistemleri ve Otomobil Klüster Ekranları.
