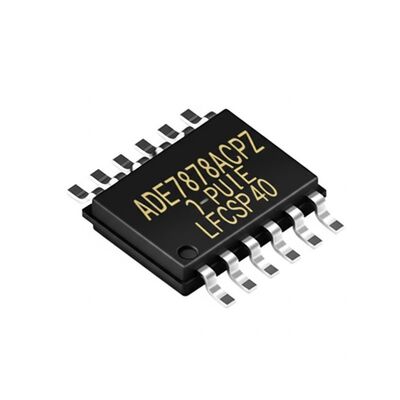

ADE7878ACPZ Entegre Devre Çipi
Kapsamlı enerji ölçüm uygulamaları için seri arayüzlere ve esnek darbe çıkışlarına sahip, LFCSP40 paketli, yüksek hassasiyetli 3 fazlı elektrik enerjisi ölçüm IC'si.
Ürüne Genel Bakış
ADE7878ACPZ, ikinci dereceden sigma-delta analog-dijital dönüştürücüler, dijital entegratör, referans devresi ve kapsamlı sinyal işleme yeteneklerini içeren hassas bir 3 fazlı elektrik enerjisi ölçüm entegre devresidir. Bu sabit fonksiyonlu DSP tabanlı çözüm, toplam (temel ve harmonik) aktif, reaktif ve görünür enerji ölçümünün yanı sıra RMS hesaplamaları gerçekleştirir.
Teknik Özellikler
| Parametre |
Değer |
| Giriş Empedansı |
400kOhm |
| Ölçüm Hatası |
%0.2 |
| Gerilim - G/Ç Yüksek |
2V, 2.4V |
| Gerilim - G/Ç Düşük |
0.4V, 0.8V |
| Akım - Besleme |
20mA |
| Gerilim - Besleme |
2.8 V ~ 3.7 V |
| Sayaç Tipi |
3 Faz |
| Çalışma Sıcaklığı |
-40°C ~ 85°C |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kutu |
40-WFQFN Açık Ped, CSP |
| Tedarikçi Cihaz Paketi |
40-LFCSP-WQ (6x6) |
Temel Özellikler
- Nötr eksikliği için pil besleme girişi
- Tipik 0.3° hatayla faz açısı ölçümleri
- Geniş besleme gerilimi aralığı: 2.4 V ila 3.7 V
- Harici aşırı sürüş yeteneğine sahip 1.2 V referans
- Tek 3.3 V besleme çalışması
- 40 uçlu LFCSP paketi, Pb içermez
- Çalışma sıcaklığı: -40°C ila +85°C
- Esnek I2C, SPI ve HSDC seri arayüzler
- EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 ve IEC 62053-23 standartlarına yüksek oranda uyumluluk
- 3 fazlı, 3 veya 4 telli (delta veya yıldız) hizmetlerle uyumlu
- Toplam ve temel aktif/reaktif/görünür enerji ölçümü
- 25°C'de 1000:1 dinamik aralıkta %0.1'den az hata
- Akım trafosu ve di/dt akım sensörlerini destekler
Birincil Uygulamalar
Yüksek hassasiyetli üç fazlı güç ölçümü gerektiren endüstriyel, ticari ve kamu hizmeti uygulamaları için enerji ölçüm sistemleri.
