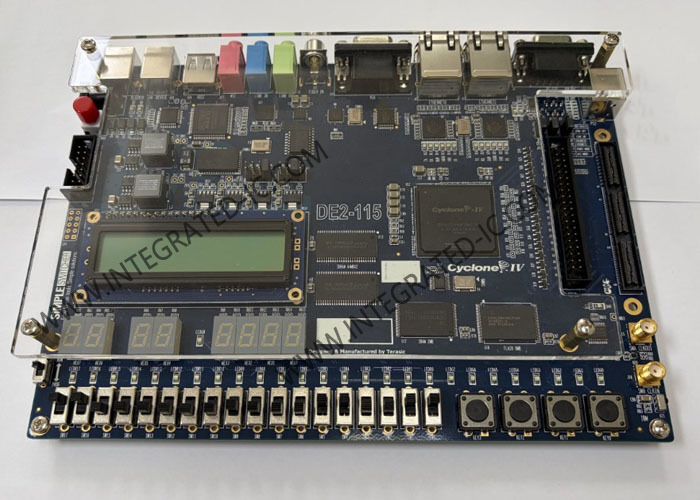

DE2-115 Gömülü Çözümler EP4CE115 Cyclone IV E FPGA Geliştirme ve Eğitim Seti
DE2-115 FPGA Geliştirme ve Eğitim Kiti, mobil video, ses, veri erişimi ve yüksek kaliteli görüntüleme uygulamalarında çok yönlü, düşük maliyetli çözümlere yönelik artan talebi karşılamak üzere tasarlanmış Cyclone IV E cihazını içerir. Bu platform, maliyet verimliliği, güç tüketimi ve kapsamlı mantık, bellek ve DSP yetenekleri arasında optimum dengeyi sunar.
FPGA Çekirdek Özellikleri
Cyclone EP4CE115 cihazıyla donatılan DE2-115, 3,9 Mbit'e kadar RAM ve 266 çarpanın yanı sıra Cyclone IV E serisinde mevcut en büyüğü olan 114.480 mantık öğesi (LE) sunar. Bu yapılandırma, önceki nesil Cyclone cihazlara kıyasla üstün işlevsellik ve daha az güç tüketimi sağlar.
Temel Özellikler
FPGA Cihazı
- Cyclone® IV EP4CE115 FPGA
- 114.480 mantık öğesi (LE'ler)
- 3.888 Kbit yerleşik bellek
- 266 gömülü 18 x 18 çarpan
- 4 genel amaçlı PLL
- 528 kullanıcı G/Ç'si
Yapılandırma ve Programlama
- EPCS64 seri konfigürasyon cihazı
- Yerleşik USB Blaster devresi
- JTAG ve AS modu yapılandırma desteği
Bellek Kaynakları
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8-bit modlu 8MB (4Mx16) Flaş
- 32Kbit EEPROM
Kullanıcı Arayüzü
- 18 anahtar ve 4 basma düğmesi
- 18 kırmızı ve 9 yeşil LED
- Sekiz adet 7 segmentli ekran
Ses ve Görüntü
- 24 bit kodlayıcı/kod çözücü (CODEC)
- Hat girişi, hat çıkışı ve mikrofon girişi jakları
- 16x2 LCD modül
Bağlantı ve Genişleme
- 10/100/1000 destekli iki Gigabit Ethernet bağlantı noktası
- 172 pinli Yüksek Hızlı Ara Kat Kartı (HSMC)
- USB Tip A ve B konektörleri (USB 2.0 uyumlu)
- 40 pinli genişletme bağlantı noktası
- Yüksek hızlı üçlü DAC'lere sahip VGA çıkış konektörü
- DB-9 seri konnektör (akış kontrollü RS232)
- Fare veya klavye için PS/2 konektörü
- SPI ve 4 bit SD modlu SD kart yuvası
Ek Özellikler
- Üç adet 50MHz osilatör saat girişi
- Harici saat girişi/çıkışı için SMA konnektörleri
- Uzaktan kumandalı kızılötesi alıcı modülü
- TV giriş konnektörlü TV kod çözücü (NTSC/PAL/SECAM)
- Anahtarlama ve düşürücü regülatörlere sahip masaüstü DC girişi
Paket İçeriği
Altera DE2-115 Kartı, Windows için Altera Complete Design Suite DVD'si, DE2-115 Sistem CD'si, Güç DC Adaptörü 12V/2A, USB Programlama Kablosu, İki adet 1 pinli Başlık, İki Tel Şerit (siyah ve kırmızı), Altı Silikon Ayaklık, Uzaktan Kumanda
