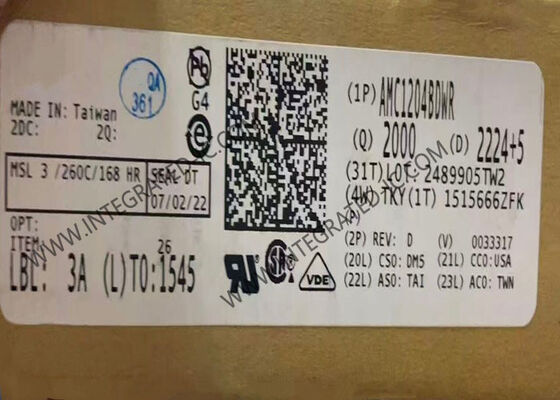

AMC1204BDWR Entegre Devre Çipi
SOIC16 Paketinde 20MHz İzole Delta-Sigma Modülatör
Ürüne Genel Bakış
AMC1204BDWR, 20 MHz'e kadar saatlenebilen, 1 bit dijital çıkışlı, izole delta-sigma (ΔΣ) modülatörüdür. Modülatör çıkışının dijital izolasyonu, manyetik parazite karşı oldukça dirençli bir silikon dioksit (SiO2) bariyeri tarafından sağlanır.
Bu cihaz, izole bariyer uygulamalarında şönt dirençler üzerinden küçük sinyalleri ölçmek için tek çipli bir çözüm sunar. Bu dirençler genellikle motor kontrol invertörlerinde, yeşil enerji üretim sistemlerinde ve çeşitli endüstriyel uygulamalarda akım algılama için kullanılır.
Teknik Özellikler
| Parametre |
Değer |
| Tip |
Modülatör |
| Kanal Sayısı |
1 |
| Çözünürlük |
16 bit |
| Örnekleme Hızı |
Saniyede 78k |
| Veri Arayüzü |
SPI |
| Gerilim Besleme Kaynağı |
Analog ve Dijital |
| Gerilim Beslemesi |
3.3V, 5V |
| Çalışma Sıcaklığı |
-40°C ila 105°C |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kılıf |
16-SOIC (0.295", 7.50mm Genişlik) |
| Tedarikçi Cihaz Paketi |
16-SOIC |
Temel Özellikler
- ±250mV giriş gerilim aralığı, şönt dirençler için optimize edilmiştir
- Çalışma gerilimi: 1200 VPEAK
- Geçici bağışıklık: 15 kV/µs
- Yüksek elektromanyetik alan bağışıklığı
- Olağanüstü AC performansı:
- SNR: 84 dB (minimum)
- THD: -80 dB (maksimum)
- Mükemmel DC hassasiyeti:
- INL: ±8 LSB (maksimum)
- Kazanç Hatası: ±%2 (maksimum)
- Daha kolay senkronizasyon için harici saat girişi
- Genişletilmiş endüstriyel sıcaklık aralığında tamamen belirtilmiş
Uygulamalar
Şönt direnç tabanlı akım algılama:
- Motor kontrolleri
- Yeşil enerji sistemleri
- İnvertör uygulamaları
- Kesintisiz güç kaynakları
