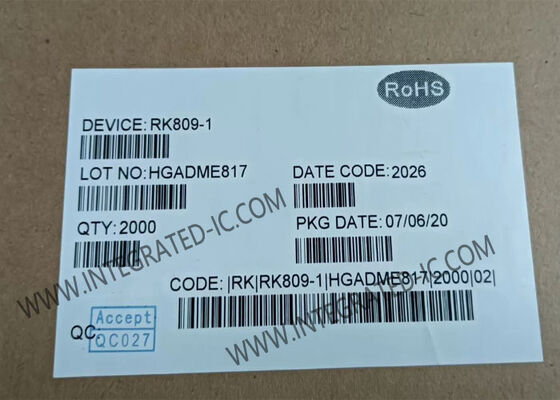

RK809-1 Entegre Devre Çip PMIC, 2.7V - 5.5V Giriş Arası 35uA Düşük Bekleme Akımı ve Çok çekirdekli Sistemler için 48KHz ~ 192KHz Örnek Hızı

RK809-1 Çok çekirdekli sistem uygulamaları için Entegre Devre Çip Güç Yönetimi IC

RK809-1 Ürün Tanımı
RK809-1, harici bir güç kaynağı tarafından beslenen çok çekirdekli sistem uygulamaları için karmaşık bir güç yönetimi entegre devre (PMIC) entegre CODEC'dir.RK809 çok az harici bileşenle tam bir güç yönetimi çözümü sağlayabilir.
RK809, beş hızlı yük geçici senkroni step-down dönüştürücü sağlar. Cihaz ayrıca 9 LDO düzenleyicisi, iki anahtar ve bir pil yakıt ölçümünü içerir.Güçlendirme / güçlendirme denetleyicisi yapılandırılabilir ve herhangi bir özelleştirilmiş güçlendirme / güçlendirme dizisini destekleyebilir (OTP tabanlı)32.768 kHz çıkış tamponu ve gerçek zaman fonksiyonu sağlamak için gerçek zamanlı bir saat (RTC) de entegre edilmiştir.Ayrıca Audio CODEC içerir., gerçek toprak Baş telefon şoförü ve ClassD şoförü.

RK809-1'in özellikleri
Giriş aralığı: 2.7V - 5.5V
Düşük bekleme akımı 35uA
Güç kanalları:
BUCK1: 0.5V ~ 2.4V, 2.5A maksimum, çok hızlı geçici yanıt
BUCK2: 0.5V ~ 2.4V, 2.5A maksimum, çok hızlı geçici yanıt
BUCK3: 0. 5V ~ 2.4V (veya direnç bölücü), 1.5A maksimum, çok hızlı geçici
BUCK4: 0.5V ~ 3.4V, 1.5A maksimum, çok hızlı geçici yanıt
BUCK5: 1.5V ~ 3.6V, 2.5 A maksimum, hızlı geçici yanıt
LDO1~LD02, LDO4~L.DO9: 0.6V~3. 4V, en fazla 400mA
LDO3: yüksek PSRR (75dB @ 1KHz), 0.6V ~ 3.4V, 100mA maksimum
Anahtar1: 2.1 A max, Rdson=90mS2
Anahtar 2: 2.1 A max, Rdson= 100mQ
OTP Programlanabilir güç yükseltme/indirme sırası ve voltaj
İki ayrı batarya voltajı ve akım ADC'si ile doğru pil yakıt ölçümü
Batarya voltajı için 16 bitlik ADC
Pil akım algılama için 16 bitlik ADC
OCV algoritması, Coulom sayıcı algoritması ile birleştirilir
Gerçek zamanlı saat (RTC)
Ses sistemi
Ses kodesi: hem ADC hem de DAC için 24 bit
Tek uçlu veya diferansiyel modu destekle
Gerçek zemin sınıfı destekle AB PA, 320mAh yüklü kulaklık kullanmak için
D sınıfı PA'yı hoparlörü çalıştırmayı destekle, 1.3W
I2S'yi hem DAC hem de ADC için dijital sinyal arayüzü olarak destekler
Programlanabilir dijital ve analog kazanımları desteklemek
Örnekleme hızı: 48KHz~ 192KHz
İç PLL'yi entegre eder
PDM modunu destekle ((dış giriş PCLK)
Paket: 7mmx7mm QFN68

Depoda bulunan Diğer Elektronik Bileşenler

Sık Sorulan Sorular
Ürünleriniz orijinal mi?
A: Evet, tüm ürünler orijinal, yeni orijinal ithalat bizim amacımızdır.
S: Hangi sertifikalarınız var?
Cevap: ISO 9001: 2015 sertifikalı bir şirket ve ERAI üyesiyiz.
S:Küçük miktarlı siparişi veya örneği destekleyebilir misiniz? Örnek ücretsizdir mi?
A:Evet, örnek sipariş ve küçük sipariş destekleriz. Örnek maliyeti sipariş veya projeye göre farklıdır.
S: Siparişimi nasıl göndereceğim?
A:Gemiye göndermek için ekspres kullanıyoruz, örneğin DHL,Fedex,UPS,TNT,EMS. Ayrıca önerdiğiniz nakliyecisini de kullanabiliriz.Ürünler iyi ambalaj olacak ve güvenliğini sağlamak ve biz sipariş ürün hasarı için sorumludur.
S: Peki ya teslimat süresi?
A: 5 iş günü içinde stok parçalarını gönderebiliriz. Eğer stok yoksa, sipariş miktarınıza göre teslim sürenizi onaylayacağız.
