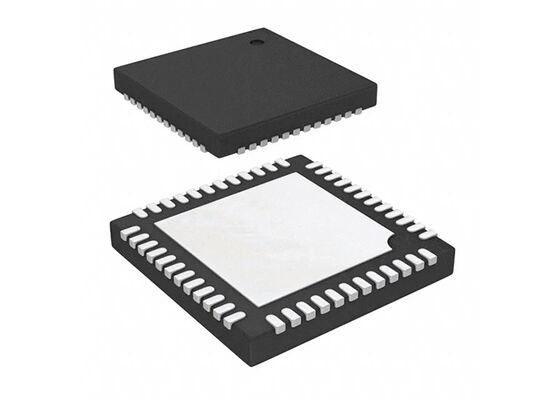

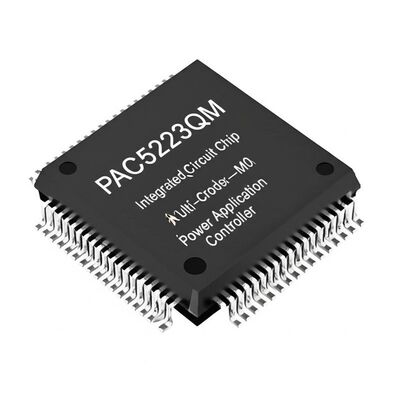

PAC5223QM Entegre Devre Chip Arm Cortex-M0 Çok Modlu Güç Uygulama Denetleyicisi
PAC5223QM, Active-Semi'nin kapsamlı Power Application Controller® (PAC) ürün portföyünün bir parçasıdır.Özellikle yeni nesil akıllı enerji cihazlarının kontrolü ve güçlendirilmesi için optimize edilmişBu gelişmiş uygulama denetleyicisi, Active-Semi'nin özel Multi-Mode Power ManagerTM ile 50MHz Arm® Cortex®-M0 32 bitlik mikro denetleyici çekirdeğini entegre eder.Yapılandırılabilir Analog Front EndTM, ve Uygulama Özel Güç Sürücüleri TM dijital güç kaynakları ve motor kontrol uygulamaları için kompakt mikrodenetleyicilere dayalı güç ve genel amaçlı uygulama sistemleri oluşturmak için.
Ürün Özellikleri
| Başvurular |
Akıllı Enerji Aygıtları, Cihazları ve Ekipmanları |
| Çekirdek İşlemci |
ARM® Cortex®-M0 |
| Program Bellek Tipi |
Flash (32KB) |
| Kontrolör Serisi |
PACTM |
| RAM Boyutu |
8K x 8 |
| Arayüz |
I2C, SPI, SWD, UART |
| Gelen/gidenlerin sayısı |
25 |
| Çalışma sıcaklığı |
-40°C ~ 105°C |
Temel Özellikler
Özel çoklu modlu güç yöneticisi
- Yüksek voltajlı buck SEPIC veya AC/DC Flyback topolojileri için yapılandırılabilir çok modlu anahtarlama güç kontrolörü
- 70V'ye kadar DC kaynağı veya AC giriş hattı
- Güç ve kış uykusu yönetimi ile 4 doğrusal düzenleyici
- Güç ve sıcaklık monitörü, uyarı ve hata tespiti
Özel yapılandırılabilir analog ön uç
- 10 analog ön uç I/O pinleri
- 3 diferansiyel programlanabilir kazanç güçlendirici
- 4 tek uçlu programlanabilir güçlendirici
- 10 karşılaştırıcı
- 2 DAC (10 bit ve 8 bit)
Özel Uygulama Özel Güç Sürücüleri
- 1A kapı çalıştırma yeteneğine sahip 3 düşük taraflı ve 3 yüksek taraflı kapı sürücüsü
- Yapılandırılabilir gecikmeler ve hızlı hata koruması
Çekirdek Mikro Denetleyicisi Özellikleri
- 50MHz Arm Cortex-M0 32 bitlik mikrodenetleyici çekirdeği
- Hızlı tek döngü 32 bit x 32 bit çarpıcı
- 24 bit SysSick zamanlayıcı
- 20 harici kesintiye sahip yuvarlanmış vektörlü kesinti denetleyicisi (NVIC)
- Enerji tasarruflu uyku modlarına izin veren uyku kesintisi denetleyici
- Düşük güçte çalışmayı sağlayan saatli geçit
- 32kB FLASH ve 8kB SRAM belleği
- Çoklu giriş/çoklu örnekleme kontrol motoru ile 10 bitlik 1μs ADC
- 9 Ayarlanabilir analog ön uçtan giriş de dahil olmak üzere ADC girişleri
I/O ve Saat Özellikleri
- 3.3V I/O'lar ile 3 adet genel amaçlı I/O'lar, ADC'ye üç halli ve özel analog girişle
- 3 durumlu, yukarı ve aşağı çekme ve özel I/O kaynağı olan 12 genel amaçlı I/O ile gerçek 5V I/O
- Gerçek 5V veya 3.3V I/O olarak yapılandırılabilir
- İç %2 osilatörden, halka osilatörden, dış saatten veya kristalden esnek saat ve PLL
Zamanlama ve İletişim
- 16 PWM/CC bloğu ve 7 bağımsız ölü zaman denetleyicisi olan dört 16 bitlik zamanlayıcı içeren 9 zamanlama jeneratörü
- 24 bitlik gözcü zamanlayıcı (4s veya 8s)
- 24 bit gerçek zamanlı saat
- 24 bit SysSick zamanlayıcı
- Uyku modları için uyandırma zamanlayıcısı 0.125'den 8'e kadar
- SPI, I2C ve UART iletişim arayüzleri
- SWD hata ayıklama arayüzü arayüz devre dışı bırakma işlevi ile
Başvurular
- Elektrikli aletler
- Bahçe Araçları
- Beyaz Mallar
- Dahili Hız Denetleyicileri
- Motor kontrol cihazları
