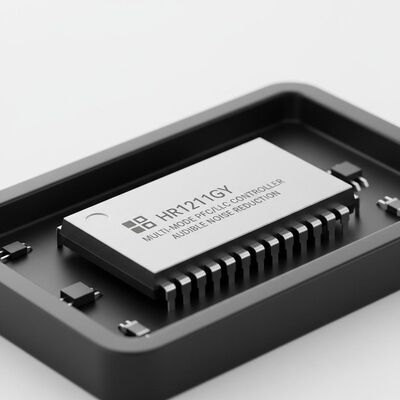

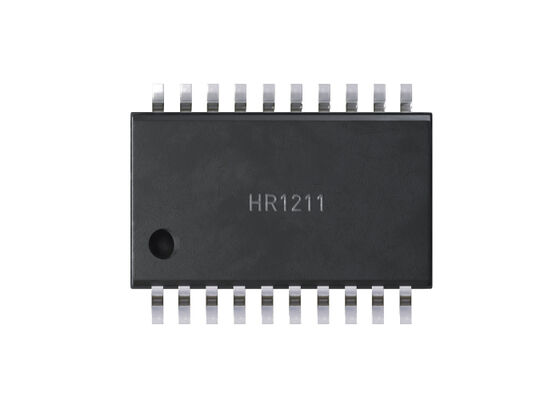

HR1211GY Entegre devreler çipi
Programlanabilir sesli gürültü azaltma kontrolü ile çok modlu PFC ve akım modlu LLC denetleyici
HR1211GY, UART arayüzü aracılığıyla yapılandırılabilir çok modlu PFC ve mevcut mod LLC kombinasyon kontrolörüdür. Güç tasarrufu teknolojisi, tüm çalışma aralığında optimize edilmiş verimliliğe ulaşmaya yardımcı olur.
Ürün Genel Görünümü
PFC denetleyicisi, hibrit CCM/DCM işlevini elde etmek için patentli, dijital orta akım kontrol şemasını kullanır.CCM, kontrolörün daha geniş bir yük aralığında kullanılabilmesi için MOSFET akımının zirvesini azaltır. Hafif yükler altında, DCM daha iyi verimlilik için anahtarlama frekansını azaltır. Patlama modu hem hafif yük verimliliğini hem de sesli gürültüyü artırmak için yapılandırılabilir, dijital yumuşak anahtarlamaya sahiptir.
Akım modunun kontrolü, iyi bir istikrar ve hızlı yanıt elde etmek için LLC aşamasında uygulanır.ve patlama moduBu, farklı yük koşullarının verimliliği için bağımsız olarak optimize edilmesine izin verir.hem anahtarlama gücü kaybını hem de sesli gürültüyü azaltmak için frekans kontrollü patlama modu uygulanır.Adaptatif ölü zaman ayarlaması (ADTA) ve kapasitif mod koruması (CMP), kapasitif mod çalışması olmadan sıfır voltajlı anahtarlamayı (ZVS) garanti etmek için de uygulanır.
HR1211GY, başlangıç için iç, yüksek voltajlı bir akım kaynağına sahiptir, bu da geleneksel bir başlangıç direncine veya harici devreye gerek olmadığı anlamına gelir.Yüksek voltajlı (HV) akım kaynağı, AC girişi düştüğünde bir X-kondansatör boşaltıcı olarak uygulanabilir, bu yüzden kondansör direnci gerekmez.
Korumalar arasında termal kapanma (TSD), PFC açık döngü koruması (OLP), aşırı voltaj koruması (OVP), aşırı akım sınırı (OCL) ve LLC aşırı akım koruması (OCP), SO pin koruması,ve aşırı güç koruması (OPP).
Ana Avantajları
- CCM/DCM çok modlu PFC kontrolü, yüksek verimlilik (hafif yük verimliliği % 80'den fazla)
- < 100mW boş yükte güç kaybı
- Kondansör akım telafiinden dolayı yüksek güç faktörü (>% 20 yüklerinde 0,95)
- UART arayüzü ve GUI parametreleri yapılandırmak için
Teknik Özellikler
- Sabit Durumda 500kHz'e kadar frekanslarda çalışır
- IEC62368 ve IEC60950 ile onaylanan AC Çıkışında Akıllı X-Kondensatör Çıkışları
- Dahili, Yüksek Voltajlı Başlatma ve X-Kondensatör Serbestleyici
- Hem PFC hem de LLC için dijital kontrol
- Şimdiki Mod Kontrolü LLC için
- LLC için düşük sesli gürültü için iyileştirilmiş Skip Mode Kontrolü
- Şirketler için Adaptatif Ölü Zaman Düzenlemesi (ADTA)
- Kapasitatif Mod Koruması
- Yapılandırılabilir yumuşak başlangıç
- Kapsamlı korumalar: Kahverengi/Kırık, Aşırı Voltaj Koruması (OVP), Aşırı Akım Koruması (OCP), Açık Döngü Koruması (OLP)
