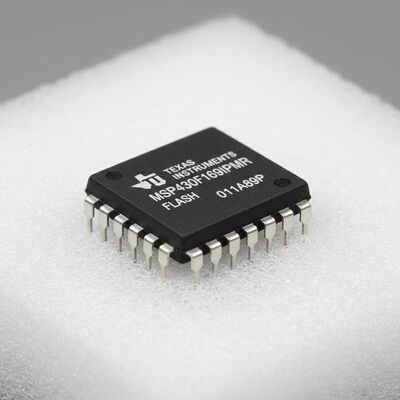

MSP430F169IPMR Mikro denetleyici MCU
Ultra Düşük Güçlü 16 Bit 8MHz MSP430 Mikro denetleyicisi, gelişmiş güç yönetimi ve taşınabilir ölçüm uygulamaları için kapsamlı çevresel entegrasyon özelliğine sahiptir.
Ürün Genel Görünümü
MSP430F169IPMR ultra düşük güç mikro denetleyici serisi, çeşitli uygulamalar için özel çevre cihazları ile birden fazla cihaz konfigürasyonu sunar.beş düşük güç moduyla birleştirilmiş, taşınabilir ölçüm sistemlerinde pil ömrünü en üst düzeye çıkarmak için tasarlanmıştır. Cihaz, en iyi kod verimliliği için güçlü 16 bitlik RISC CPU, 16 bitlik kayıtlar ve sabit jeneratörler içerir.Dijital olarak kontrol edilen osilatör (DCO), düşük güç modundan aktif moduna 6 μs'den kısa sürede hızlı bir şekilde uyanmayı sağlar.
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Çekirdek Boyutu |
16 bit |
| Hız |
8MHz |
| Bağlantı |
I2C, SPI, UART/USART |
| Periferik cihazlar |
Kahverengi çıkmış algılama/reset, DMA, POR, PWM, WDT |
| Gelen/gidenlerin sayısı |
48 |
| Program Bellek Büyüklüğü |
60KB (60K x 8 + 256B) |
| Program Bellek Tipi |
Flaş |
| EEPROM Boyutu |
- |
| RAM Boyutu |
2K x 8 |
| Voltaj kaynağı |
1.8V ~ 3.6V |
| Veri Değiştiricileri |
A/D 8x12b; D/A 2x12b |
| Osilatör Tipi |
İç |
| Çalışma sıcaklığı |
-40°C ~ 85°C (TA) |
Temel Özellikler
- Düşük güçlendirme voltaj aralığı: 1,8 V ila 3,6 V
- Ultra düşük güç tüketimi: Aktif mod: 1 MHz, 2.2 V'de 330 μA
- Bekleme Modu: 1.1 μA.
- Enerji tasarrufu için beş yöntem
- Bekleme modundan 6 μs'den kısa sürede uyanma
- 16 bitlik RISC mimarisi, 125 ns talimat döngüsü süresi
- Üç Kanal İç DMA
- İç referans, örnekleme ve tutma ve otomatik tarama özelliği ile 12 bitlik analog-dijital (A / D) dönüştürücü
- Senkronizasyonlu Çift 12 Bit Dijital-Analog (D/A) Dönüştürücüler
- 16 bitlik Timer_A, üç yakalama/ karşılaştırma kayıtlı
- Üç veya yedi yakalama/gölge ile karşılaştırma kayıtlı 16 bitlik zamanlayıcı_B
- Çip içi karşılaştırıcı
- Seriel İletişim Arayüzü (USART0) - Asinkron UART veya Senkron SPI veya I2C Arayüzü olarak fonksiyonlar
- Seri İletişim Arayüzü (USART1) - Asinkron UART veya Senkron SPI Arayüzü olarak fonksiyonlar
- Programlanabilir seviye algılayıcısı ile besleme voltajı denetleyicisi/monitörü
- Brownout Detektörü
- Bootstrap Yükleyici
- Serial Onboard Programlama, Dış Programlama Voltajı Gerekmez
- Güvenlik sigortası ile programlanabilir kod koruması
Tipik Uygulamalar
Sensör sistemleri, endüstriyel kontrol uygulamaları, el ölçüm cihazları ve diğer taşınabilir ölçüm cihazları.
