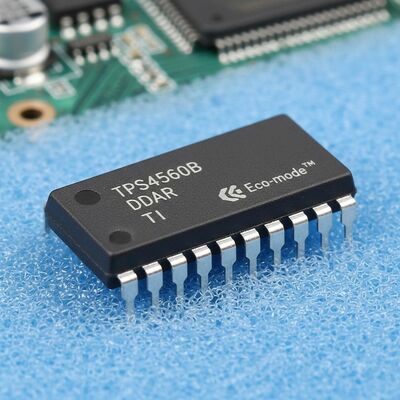

TPS54560BDDAR Entegre Devre Çipi
4.5V - 60V, 5A Adım Aşağı DC-DC Dönüştürücü Eco-mode™ ile
Ürün Genel Bakışı
TPS54560BDDAR, entegre yüksek taraflı MOSFET'e sahip 60V, 5A adım aşağı regülatördür. Akım modu kontrolünü kullanarak basit harici kompanzasyon ve esnek bileşen seçimi sunar. Düşük dalgalanmalı darbe atlama modu, boşta besleme akımını 146 µA'ya düşürürken, EN (etkinleştirme) pini aşağı çekildiğinde kapanma besleme akımı 2 µA'ya düşer.
Teknik Özellikler
| Fonksiyon |
Adım Aşağı |
| Çıkış Yapılandırması |
Pozitif |
| Topoloji |
Buck, Ayrık Ray |
| Çıkış Tipi |
Ayarlanabilir |
| Çıkış Sayısı |
1 |
| Voltaj - Giriş (Min) |
4.5V |
| Voltaj - Giriş (Maks) |
60V |
| Voltaj - Çıkış (Min/Sabit) |
0.8V |
| Voltaj - Çıkış (Maks) |
58.8V |
| Akım - Çıkış |
5A |
| Frekans - Anahtarlama |
500kHz |
| Senkron Doğrultucu |
Hayır |
| Çalışma Sıcaklığı |
-40°C ~ 150°C (TJ) |
Ana Özellikler
- Darbe atlama Eco-mode™ ile hafif yüklerde yüksek verimlilik
- 92-mΩ yüksek taraflı MOSFET
- 146-µA çalışma sessiz akımı ve 2-µA kapanma akımı
- 100-kHz ila 2.5-MHz sabit anahtarlama frekansı
- Harici saate senkronize olur
- Entegre BOOT yeniden şarj FET'i ile hafif yüklerde düşük voltaj düşüşü
- Ayarlanabilir UVLO ve histerezis
- 0.8 V %1 dahili voltaj referansı
- PowerPAD™ paketli 8-Pin HSOIC
- -40°C ila 150°C TJ çalışma aralığı
Tipik Uygulamalar
Endüstriyel otomasyon ve motor kontrolü, USB özel şarj portları ve pil şarj cihazları, 12V, 24V ve 48V endüstriyel ve ticari güç sistemleri.
